8.2.1.2.7.4 選項 D
OVLO 功能可通過將 OVLO 引腳接地來禁用。UVLO 閾值按照選項 B 或選項 C 中所述進行設置。

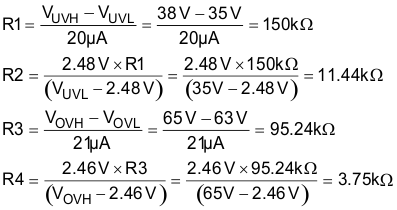

本設計示例采用了選項 B 并以下面的選項為目標：VUVH = 38V、VUVL = 35V、VOVH = 65V 和 VOVL = 63V。VUVH 和 VOVL 選擇為比 40V 至 60V 的輸入電壓范圍低 5% 或高 5%，以便給器件的閾值留出一定的容差。使用以下公式計算 R1、R2、R3 和 R4：
方程式 42.
應選擇最接近的可用 1% 電阻器。設置 R1 = 150kΩ、R2 = 11.5kΩ、R3 = 95.3kΩ 和 R4 = 3.74kΩ。
