5 M-LVDS 產品組合
TI 當前的 M-LVDS 產品系列包括各種器件，從單通道收發器和驅動器/接收器對到四通道收發器、驅動器和 1:4 中繼器/扇出緩沖器，不一而足。
2006 年推出的第一代 TI M-LVDS 器件包括四個單通道器件，提供 100MHz/200Mbps 收發器和具有 1 類和 2 類接收器選項的驅動器/接收器對。表 5-1 匯總了提供的選項。有關每個器件的詳細信息，請?jiān)L問 www.ti.com。
| 器件型號 | 說明 | 封裝 | 特性 |
|---|---|---|---|
| DS91D176 | 100MHz 單通道 M-LVDS 收發器 | SOIC-8 | `176 引腳分配，1 類接收器 |
| DS91C176 | 100MHz 單通道 M-LVDS 收發器 | SOIC-8 | `176 引腳分配，2 類接收器 |
| DS91D180 | 100MHz 單通道 M-LVDS 線路驅動器/接收器對 | SOIC-8 | `180 引腳分配，1 類接收器 |
| DS91C180 | 100MHz 單通道 M-LVDS 線路驅動器/接收器對 | SOIC-8 | `180 引腳分配，2 類接收器 |
第一代 M-LVDS 器件具有轉換時間為 1.8ns 典型值的驅動器，該轉換時間針對多點網絡（更具體地說，針對 ATCA 時鐘分配網絡）進行了優化。此外，驅動器還具有輸出幅值控制電路，可在寬負載范圍內保持恒定的 VOD，如圖 5-1 所示。此特性有助于提高重載背板中的噪聲容限。

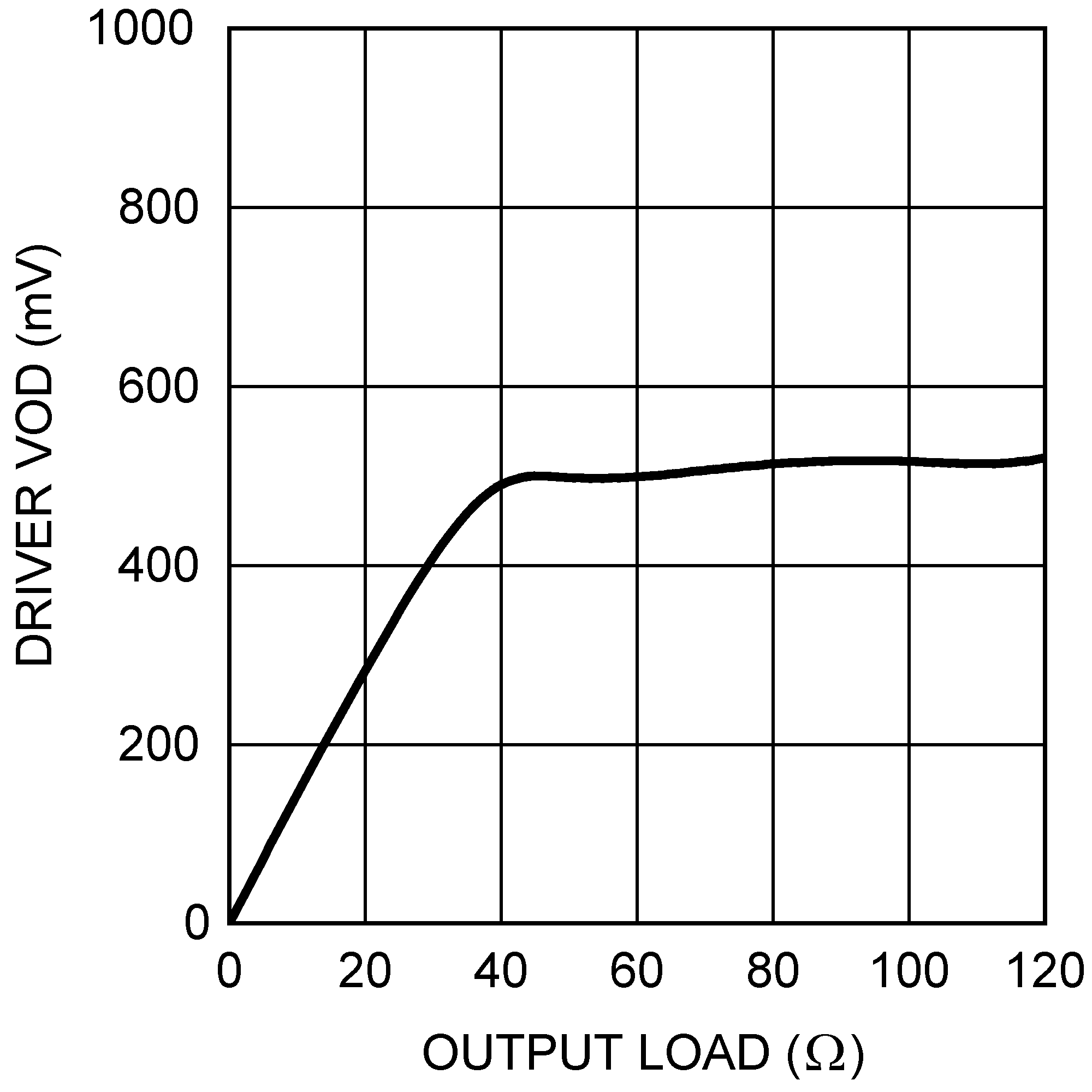

圖 5-1 DS91D176 驅動器輸出幅值與輸出直流負載的函數關系2008 年推出的第二代 M-LVDS 器件包括四個四通道 125MHz/250Mbps 器件。表 5-2 匯總了提供的選項。與第一代類似，這些器件還具有可控制的轉換時間（典型值為 2.0ns）和輸出幅值控制電路，用于在寬負載范圍內保持恒定 VOD。
| 器件型號 | 說明 | 封裝 | 特性 |
|---|---|---|---|
| DS91M040 | 125MHz 四通道 M-LVDS 收發器 | LLP-32 | 節省空間的封裝、引腳可設置接收器類型、每通道輸出使能 |
| DS91M047 | 125MHz 四通道 M-LVDS 線路驅動器 | SOIC-16 | `047 引腳分配、每通道輸出使能 |
| DS91M124 | 具有 LVCMOS 輸入的 125MHz 1:4 M-LVDS 中繼器 | SOIC-16 | 低偏斜、每通道輸出使能 |
| DS91M125 | 具有 LVDS 輸入的 125MHz 1:4 M-LVDS 中繼器 | SOIC-16 | LVDS 輸入、每通道輸出使能 |
