3 驅動器特性
根據 TIA/EIA-899 標準，M-LVDS 驅動器生成幅值為 480mV–650mV 且偏移量在 0.3V 至 2.1V 范圍內的差分信號。信號的 10%-90% 轉換時間（上升和下降）必須為 1ns 或以上，且最多為單位間隔的一半 (tUI)。
與 RS-485 驅動器相比，M-LVDS 驅動器可顯著降低信號幅值（請參閱圖 3-1），從而降低功耗和電磁干擾 (EMI)。較低的信號幅值可實現較高的信令速率或信號頻率。雖然 M-LVDS 標準根據 1ns 最小轉換時間指定 500Mbps 的最大信令傳輸速率，但目前市售 M-LVDS 驅動器的峰值傳輸速率為 250Mbps。另一方面，最快的 RS-485 驅動器的峰值速率通常為 10Mbps，而一些獨特的器件的速率可達到 30Mbps 至 50Mbps。速度更快、功耗更低和 EMI 更低的這些優勢以降低噪聲容限為代價，但是，通過遵循本應用手冊后面提供的必要設計指南，無需通過很大的工作量即可成功設計 M-LVDS 網絡。

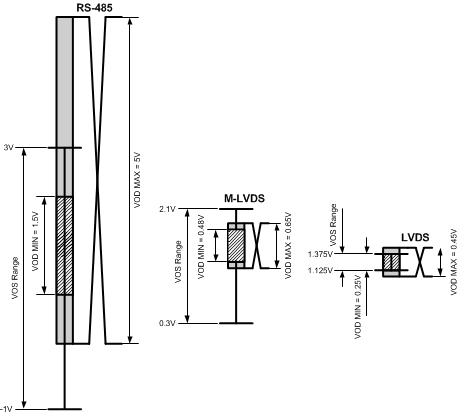

圖 3-1 驅動器 VOD 和 VOS 比較與 LVDS 驅動器相比，M-LVDS 驅動器可提供更強的驅動能力（更大的 IOD）。憑借更強的驅動能力，M-LVDS 驅動器能夠在通常雙端接的多點網絡中驅動信號。雙端接網絡會給驅動器帶來更大的負載，因此需要更大的驅動能力來保持所需的信號幅值。M-LVDS 和 RS-485 驅動器輸出幅值通常在 50Ω 差分負載下指定。在具有雙端接的多點網絡中，驅動器通常會遇到此大小的負載，如圖 2-1 所示。LVDS 驅動器輸出幅值在 100Ω 差分負載下指定。在具有單端接的點對點鏈路中，驅動器通常會遇到此大小的負載，如圖 3-2 所示。M-LVDS 驅動器還具有可控制的轉換時間，這一特性非常適合多點網絡。另一方面，轉換時間通常為 100ps 到僅幾百 ps 的 LVDS 驅動器很少適合除點對點拓撲之外的任何拓撲。
圖 3-2 點對點鏈路表 3-1 比較了 RS-485、M-LVDS 和 LVDS 驅動器的主要特性：
| 參數 | RS-485 | M-LVDS | LVDS |
|---|---|---|---|
| VOD (V) | 1.5 至 5.0 | 0.48 至 0.65 | 0.25 至 0.45 |
| VOS (V) | -1.0 至 3.0 | 0.3 至 2.1 | 1.125 至 1.375 |
| IOD (mA) | 28 至 93 | 9 至 13 | 2.5 至 4.5 |
| IOS (mA) | <250 | <43 | <24 |
| tRISE / tFALL 最小值 (ns) | 不適用 | 1 | 不適用 |
| tRISE / tFALL 典型值 (ns) | 5 至 50 | 1 至 5 | <1 |
| tRISE / tFALL 最大值 (ns) | 0.3 tUI | 0.5 tUI | 0.3 tUI |
| 典型數據速率 (Mbps) | DC 到 10 | DC 到 500 | DC 到 3125 |
