10 通過點對點鏈路進行信號分配
通過多點網絡進行信號分配具有多種優勢，比如減小連接器尺寸和電纜直徑、減少導體數量和 PCB 厚度，并最終降低系統成本。這些優勢以犧牲信號完整性、最大傳輸距離和速度為代價。當無法使用多點網絡實現令人滿意的信號完整性、傳輸距離或速度時，或許只能使用點對點鏈路進行信號分配。要使用點對點鏈路進行信號分配，可通過扇出緩沖器來實現，如圖 10-1 所示。

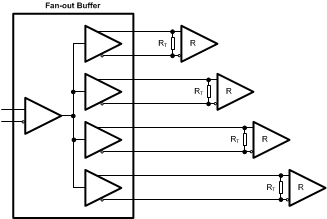

圖 10-1 通過點對點鏈路進行信號分配當前的 M-LVDS 產品系列提供兩個 1:4 扇出緩沖器/信號中繼器：DS91M124 和 DS91M125。
DS91M124 是具有 LVCMOS 輸入和四路 M-LVDS 輸出的扇出緩沖器。它提供 LVCMOS 至 M-LVDS 電平轉換和 1:4 信號分配。它非常適合從本地信號源獲取 LVCMOS 信號并將其分配到本地或遠程 M-LVDS 接收器。
DS91M125 是具有 LVDS 輸入和四路 M-LVDS 輸出的扇出緩沖器。它可以通過點對點或多點鏈路從本地或遠程源獲取與 LVDS 兼容的信號，并將其分配到四個本地或遠程 M-LVDS 接收器或 M-LVDS 多點網絡。
除了 M-LVDS 扇出緩沖器，還有幾個 LVDS 和總線 LVDS 扇出緩沖器。表 10-1 提供了匯總。
| 器件型號 | 說明 | 封裝 | 特性 |
|---|---|---|---|
| DS91M124 | 具有 LVCMOS 輸入的 125MHz 1:4 M-LVDS 中繼器 | SOIC-16 | 低偏斜、每通道輸出使能 |
| DS91M125 | 具有 LVDS 輸入的 125MHz 1:4 M-LVDS 中繼器 | SOIC-16 | LVDS 輸入、每通道輸出使能 |
| DS92CK16 | 125MHz 總線 LVDS 1:6 時鐘緩沖器/總線收發器 | 薄型小外形尺寸 (TSSOP)-24 封裝 | 1:6 LVCMOS 輸出，總線 LVDS I/O |
| DS90LV110T | 1:10 LVDS 時鐘/數據分配器 | TSSOP-28 | 200MHz / 400Mbps 工作頻率，低偏斜 |
| DS90LV110AT | 具有失效防護功能的 1:10 LVDS 時鐘/數據分配器 | TSSOP-28 | 失效防護運行 |
| DS10BR254 | 1.5 Gbps 2:4 LVDS 中繼器 | LLP-40 | LOS，8kV ESD |
| DS25BR204 | 具有發送預強調和接收均衡功能的 3.125Gbps 2:4 LVDS 中繼器 | LLP-40 | 輸入均衡、輸出預加重、LOS |
