4 接收器特性

接收器主要規格包括輸入電壓閾值、輸入共模范圍和輸入漏電流。輸入閾值電平將兩種 M-LVDS 接收器區分開來。1 類接收器的閾值電平以 0V 差分為中心，提供比 2 類接收器更高的噪聲容限。1 類接收器用于需要應用特定的外部失效防護網絡或根本不需要失效防護功能的時鐘或數據傳輸應用。2 類接收器的閾值電平具有 +100mV 差分偏差。當總線或傳輸線未驅動且具有 0V 差分偏置時，該偏差會降低噪聲容限，但會提供已知的低輸出狀態。除了失效防護之外，線或功能也是 2 類接收器的另一種可能應用。更多有關使用 M-LVDS 器件的“線或”式實施的信息，請參閱本手冊的后面部分。

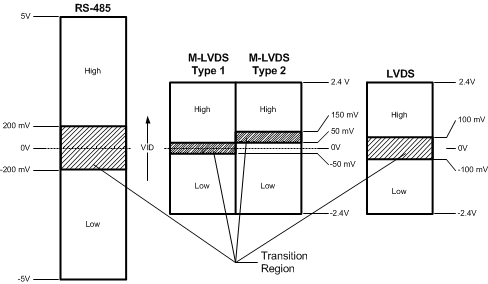

與 RS-485 和 LVDS 接收器相比，M-LVDS 接收器具有最嚴格的閾值電平。圖 4-1 展示了 RS-485、LVDS 和兩種 M-LVDS 接收器的閾值電平和建議的最大差分輸入幅值電平。

圖 4-1 M-LVDS 標準定義了兩種接收器類型

M-LVDS 接收器輸入共模范圍為 –1.4V 至 3.8V，因此成為連接子系統的可靠接口，這些子系統的接地基準之間可能存在 ±1V 的電位差。鑒于許多 M-LVDS 驅動器的 VOS 規格比標準規定的更加嚴格，網絡節點之間不必要的電位差可能大于 ±1V。RS-485 接收器適用于更惡劣的環境，其 ?7V 至 12V 的共模范圍允許節點之間產生 ±7V 的不必要電位差。鑒于 LVDS 接收器的輸入共模范圍為 0V 至 2.4V（0 至 V_DD 也很常見），因此最不可靠，然而，LVDS 驅動器具有嚴格的 VOS 規格，使驅動器和接收器電路之間通常存在 ±1V 的電位差。

由于所有 M-LVDS、LVDS 和 RS-485 器件都可用于多點網絡，因此接收器必須作為運行驅動器的輕負載，以便多個接收器連接到單根總線上。根據這一要求，所有三個標準都規定了最大輸入漏電流，從而允許總線上最多有 32 個負載（接收器或不運行的驅動器）。單個器件的負載或 M-LVDS 和 LVDS 接收器的單個單元負載相當于為 0V 至 2.4V 電壓源提供 120kΩ 電阻。RS-485 接收器的一個單位負載相當于為 0V 至 5V 電壓源提供 12kΩ 電阻。此外，RS-485 器件可提供 1/2、1/4 和 1/8 單位負載，允許在一條總線上最多使用 256 個器件。表 4-1 顯示了 RS-485、M-LVDS 和 LVDS 接收器的主要特性。
