7 AdvancedTCA 系統中的時鐘分配

AdvancedTCA 是 PCI 工業計算機制造商集團 (PICMG) 的開放式標準，適用于容量高達 2.5Tbps 的模塊化通信系統。該標準指定了一系列系統級設計方面和參數，包括機械尺寸、配電、散熱注意事項和數據傳輸。

與許多通信系統一樣，基于 AdvancedTCA (ATCA) 的系統需要同步其內部和外部網絡。同步時鐘接口是 ATCA 基本規范 (PICMG 3.0) 的一部分，它將 M-LVDS 指定為所選的信令技術。在 ATCA 系統中，有 3 個冗余時鐘（總共 6 個）以多點方式分布到最多 16 個背板插槽：

• CLK1A 和 CLK1B 用于冗余 8kHz 標準數字電話傳輸系統時鐘。
• CLK2A 和 CLK2B 用于 19.44MHz 時鐘，以實現 SONET/SDH 網絡的同步。
• CLK3A 和 CLK3B 用于用戶定義的信號（時鐘或數據）。

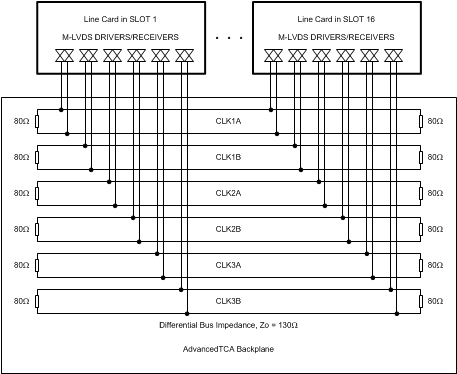

每個 ATCA 時鐘網絡由多達 16 個 M-LVDS 端口組成，這些端口連接到一個公共時鐘總線，如圖 7-1 所示。時鐘總線物理上位于標準背板上，是一個 130Ω 差分微帶，兩側端接 80Ω 電阻。M-LVDS 端口是位于線路卡上的 M-LVDS 器件的 I/O。將 M-LVDS 端口連接到時鐘總線的互連稱為無端樁線。標準 ATCA 時鐘分配多點網絡中的樁線由差分布線組成，該布線將 M-LVDS 器件的 I/O 引腳連接到線路卡的標準區域 2 連接器引腳和連接器導體。標準 ATCA 區域 2 連接器是高級差動結構 (ADF) 連接器，例如 Tyco 的 HM-ZD 連接器。更大限度地減小 ATCA 時鐘分配網絡中樁線的電氣長度至關重要，稍后在設計指南中對此進行討論。ATCA 標準規定最大樁線長度為 1 英寸 (25.4mm)。

圖 7-1 AdvancedTCA 時鐘分配接口示例
