9 M-LVDS 作為短距離 RS-485 備選器件

雖然 RS-485 多點差分總線距離很遠，通常通過電纜作為傳輸介質來實現，但 M-LVDS 器件適用于背板環境中的應用。利用電纜作為互連的多點鏈路也可以通過 M-LVDS 實現。但是，系統設計人員需要特別注意殘樁長度、總線阻抗以及節點之間的潛在差異。使殘樁盡可能短、使負載間距均勻，并確保節點之間的電位差小于 ±1V，從而實現了背板領域外 M-LVDS 多點網絡的穩健設計。

RS-485 和 M-LVDS 接口共用的另一個常見應用領域是通過電纜進行點對點信號傳輸。在通過長電纜驅動信號方面，RS-485 的更大擺幅尤其是更寬的輸入共模范圍有助于實現更長的傳輸距離；但是，M-LVDS 器件的優勢是更高的速度、更低的功耗和更低的 EMI。這些關鍵的 M-LVDS 特性在許多應用中都很有用。

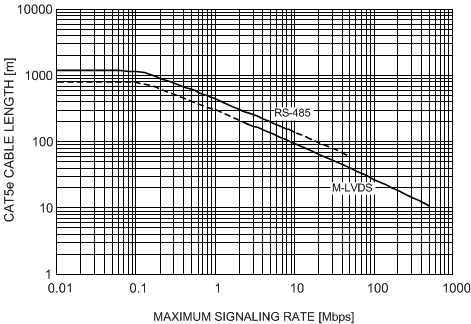

圖 9-1 顯示了 RS-485 和 M-LVDS 點對點鏈路的典型 CAT5e 電纜長度與比特率的函數關系。RS-485 曲線的傾斜部分是根據 1/t_UI 頻率（以赫茲為單位）下 9dB 的最大衰減確定的，其中 t_UI 是給定信令速率下的單位間隔。這是確定 RS-485 點對點鏈路的最大信令速率的公認行業指南。RS-485 曲線的平坦部分基于典型 CAT5e 電纜 (9? / 100m) 的歐姆損耗。

對于使用低電壓差動驅動器（M-LVDS、LVDS）的網絡，在確定給定電纜長度的最大信號傳輸速率時，可將 1/t_UI 赫茲下的 6dB 最大衰減用作通用指南。本指南假定直流平衡數據、點對點鏈路、零串?dāng)_和對間偏移，并且無外部干擾。請注意 M-LVDS 曲線的虛線部分。理論上，M-LVDS 接口可通過數百米的 CAT5e 電纜傳輸?shù)陀?Mbps 的信號，但是 M-LVDS 接收器只能處理 ±1V 的接地噪聲。通過長電纜構建 M-LVDS 接口的系統設計人員需要確保接地噪聲不超過 ±1V 限制，或者他們需要通過實施交流耦合或變壓器耦合接口來完全消除信號的直流分量。

圖 9-1 Cat5e 長度是 M-LVDS 和 RS-485 點對點鏈路比特率的函數
