8 MicroTCA 系統中的時鐘分配
MicroTCA 標準為容量高達 144Gbps 的中低范圍電信和數據通信設備提供模塊化開放式平臺。MircoTCA 系統針對更小的物理尺寸和對成本更為敏感的應用進行了優化。
與 ATCA 標準類似，MicroTCA (Utca) 標準還指定了時鐘分配網絡使用 M-LVDS 技術。MicroTCA 規范 (PICMG MTCA.0) 定義了非冗余和冗余時鐘架構。非冗余時鐘架構適用于具有單個 MicroTCA 載波集線器 (MCH) 的系統。此架構允許每個高級夾層卡 (AMC) 最多支持三個點對點鏈路，每個 MCH 最多支持 36 個鏈路。圖 8-1 顯示了非冗余背板中 MCH 和 AMC 之間的單點對點時鐘鏈路。請注意，時鐘總線在 MCH 卡和 AMC 卡的背板上端接。在點對點鏈路中，M-LVDS 器件傳輸具有最大噪聲容限的時鐘信號。

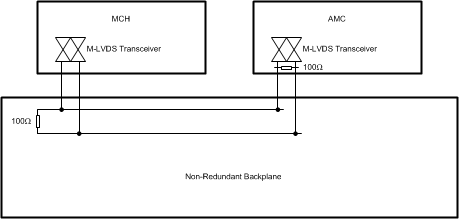

圖 8-1 MicroTCA 非冗余時鐘分配接口示例冗余時鐘架構適用于以冗余方式運行的雙 MCH 系統。在此時鐘架構中，每個 MCH 使用點對點鏈路連接到每個 AMC，如圖 8-1 所示。但是，AMC 與每個 MCH 卡之間的連接是通過多點網絡實現的，如圖 8-2 所示。通過使用串聯電阻器，可以更大限度地降低該多點拓?fù)渥凅w中無端樁線的影響。M-LVDS 器件的受控信號邊沿進一步協助將時鐘分配到系統中的所有卡。

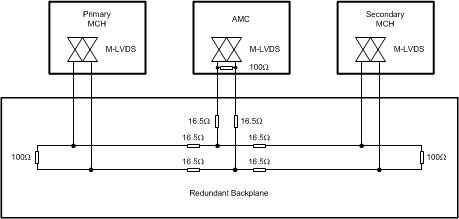

圖 8-2 MicroTCA 冗余時鐘分配接口示例
