2 M-LVDS 標準概述
M-LVDS 標準指定了線路驅動器和接收器的電氣特性，用于通過多點總線（最多可連接 32 個節點，如圖 2-1 所示）進行通用數據傳輸。更具體地說，它定義了驅動器輸出特性和兩種接收器類型的輸入特性。以下兩個部分總結了 M-LVDS 驅動器和接收器的主要特性，并將其與符合以下兩種其他常見差分標準的驅動器和接收器的特性進行比較：RS-485 (TIA/EIA-485-A) 和 LVDS (TIA/EIA-644-A)。

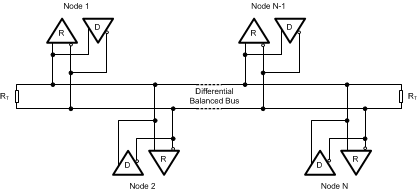

圖 2-1 多點網絡
