ZHCSLM0B May 2020 – December 2025 LMK5B12204
PRODUCTION DATA
APLL1 支持 100Hz 至 10kHz(典型范圍)的可編程環路帶寬,而 APLL2 支持 100kHz 至 1MHz(典型范圍)的可編程環路帶寬??梢詫?duì)環路濾波器元件進行編程,從而根據基準輸入頻率和相位噪聲來優化 APLL 帶寬。LF1(引腳 29)和 LF2(引腳 34)都需要一個接地的外部 二階“C2”電容器。請參閱引腳配置和功能 中對于 LF1 和 LF2 電容器的建議值。

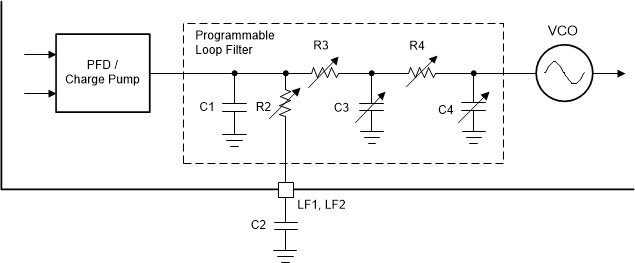

圖 8-23 展示了 PFD/電荷泵輸出和 VCO 控制輸入之間的 APLL 環路濾波器結構。對于 APLL1,環路濾波電容器對于“C1”、“C3”和“C4”分別固定為 100pF、70pF 和 70pF。對于 APLL2,只有“C1”固定為 100pF,其余元件均可編程。
PLLATINUMSIM-SW 可用于 APLL 環路濾波器仿真。
圖 8-23 每個 APLL 的環路濾波器結構默認情況下,在 TICSPRO 和 ROM 頁中為 BAW APLL 配置窄 LBW。因此,在 8kHz 至大約 400kHz 的載波偏移范圍內,低抖動 VCBO 主導了時鐘輸出相位噪聲。
使用表 8-7 中列出的默認 APLL 環路濾波器設置,表 8-8 中總結了每個 APLL 的 LBW。
默認值基于 TICS Pro 中默認配置選項卡中的“EVM 默認”寄存器設置。
| 元件 | 位置 | 類型 | APLL1 的默認值 | APLL2 的默認值 |
|---|---|---|---|---|
| 電荷泵 | 內部 | 可編程 | 0.8μA | 3.2mA |
| C1 | 固定 | 固定 | 100pF | 100pF |
| C2 | 外部(1) | 固定 | 470nF | 100nF |
| C3 | 內部 | 可編程 | 70pF | 70pF |
| C4 | 內部 | 可編程 | 70pF | 70pF |
| R2 | 內部 | 可編程 | 0.414kΩ | 0.300kΩ |
| R3 | 內部 | 可編程 | 0.200kΩ | 0.200kΩ |
| R4 | 內部 | 可編程 | 0.200kΩ | 0.200kΩ |
| APLL | VCO 范圍 [MHz] | LBW [kHz](1) |
|---|---|---|
| 1 | 2500 | 1.1163 |
| 2 | 5500 至 6250 | 219.4426 至 382.9389 |
