8.3.7.2.6 1PPS 相位驗證監控器
1PPS 相位有效監控器專為 1PPS 輸入驗證而設計，因?yàn)轭l率、早期窗口和晚期窗口不支持這種低頻輸入。該監測器還可用于輸入頻率低于 2kHz 的應用場景。
相位有效監控器使用窗口檢測器來驗證在標稱時鐘周期 (TIN) 加上可編程抖動閾值 (TJIT) 內到達的 1PPS 輸入脈沖。當輸入脈沖在計數器窗口 (TV) 內到達時，脈沖被視為有效，并會清除相位有效標志。當輸入脈沖未在 TV 之前到達（由于脈沖缺失或延遲）時，則會立即設置標志以認定輸入不合格。TJIT 必須設置為大于最壞情況下的輸入周期間抖動。脈沖檢測方案如圖 8-18 中所示。

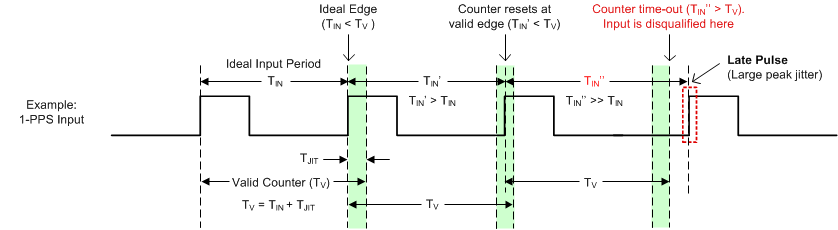

圖 8-18 1PPS 輸入窗口檢測器示例該監控器的最大脈沖計數為 63，這會限制 APLL 基準時鐘（XO 輸入引腳）支持的精度。要實現 1PPS 鎖定，請為 XO 輸入引腳（例如 TCXO 或 OCXO）使用高精度時鐘。請參閱下一節 檢查 1PPS 鎖定的 XO 輸入頻率精度，確認 XO 輸入時鐘是否有足夠的精度來實現 1PPS 鎖定。
