5 引腳配置和功能

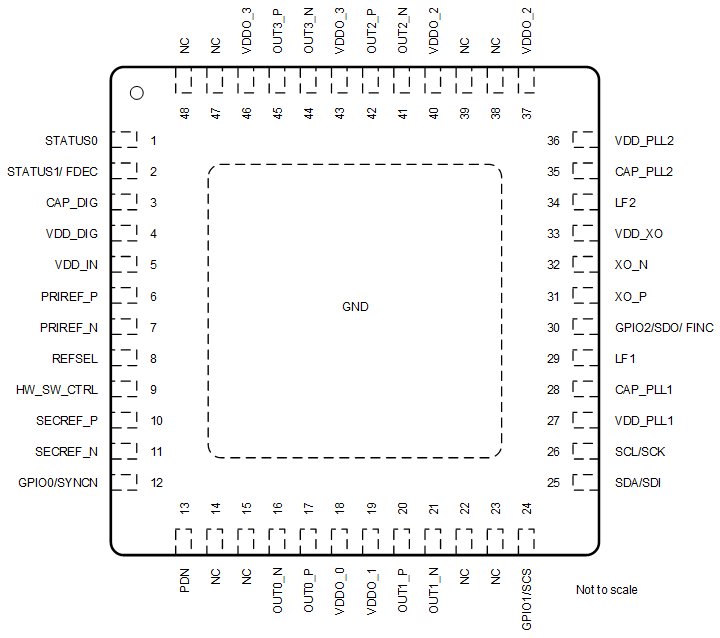

圖 5-1 RGZ 封裝48 引腳 VQFN頂視圖

表 5-1 引腳功能

引腳		類型⁽¹⁾	說明
名稱	編號	類型⁽¹⁾	說明
POWER
GND	PAD	G	接地/散熱焊盤。將外露焊盤連接到 PCB 接地端，以實現適當?shù)碾姎夂蜔嵝阅?。建議使用 5×5 過孔布局將 IC 接地焊盤連接到 PCB 接地層。
VDD_IN	5	P	用于主基準 (PRIREF) 和次級基準 (SECREF) 輸入的核心電源 (3.3V)。將電容器盡可能靠近該引腳放置。建議的值為 0.1μF。
VDD_XO	33	P	用于 XO 輸入的核心電源 (3.3V)。將電容器盡可能靠近該引腳放置。建議的值為 0.1μF。
VDD_PLL1	27	P	用于 PLL1、PLL2 和數字塊的核心電源 (3.3V)。將電容器盡可能靠近該引腳放置。建議的值為 0.1μF。
VDD_PLL2	36	P
VDD_DIG	4	P
VDDO_0	18	P	輸出時鐘（OUT0 至 OUT3）的輸出電源（1.8V、2.5V 或 3.3V）。將電容器盡可能靠近該引腳放置。建議的值為 0.1μF。如果相應的輸出時鐘未使用，則電源引腳可以保持懸空（無連接）狀態。引腳的輸出電源電壓電平可以在 VDDO_x 引腳之間混合使用或保持相同。請參閱混合電源。
VDDO_1	19	P
VDDO_2	37、40	P
VDDO_3	43、46	P
核心塊
LF1	29	A	APLL1 的外部環路濾波電容器。在靠近每個引腳的位置放置電容器。建議的值為 0.47μF (APLL LBW = 1.0kHz)。
LF2	34	A	APLL2 的外部環路濾波電容器。在靠近每個引腳的位置放置電容器。建議的值為 0.1μF (APLL LBW = 500kHz)。
CAP_PLL1	28	A	APLL1 的外部 LDO 旁路電容器。將電容器盡可能靠近該引腳放置。建議的值為 10μF。
CAP_PLL2	35	A	APLL2 的外部 LDO 旁路電容器。將電容器盡可能靠近該引腳放置。建議的值為 10μF。
CAP_DIG	3	A	數字內核邏輯的外部 LDO 旁路電容器。將電容器盡可能靠近該引腳放置。建議的值為 10μF。
輸入塊
PRIREF_P	6	I	DPLL 主基準時鐘和輔助基準時鐘輸入。每個輸入對都可以接受差分或單端時鐘作為 DPLL 的基準。每對都有一個帶內部端接的可編程輸入類型，從而支持交流或直流耦合時鐘?？蓪味?LVCMOS 時鐘應用于 P 輸入，同時將 N 輸入下拉至接地。未使用的輸入對可以保持懸空。對于低頻輸入 (< 2kHz)，禁用內部交流耦合電容器可提高噪聲抗擾度。差分輸入和 LVCMOS 輸入可以直流耦合到接收器。有關可編程輸入類型的詳細信息，請參閱基準輸入（PRIREF_P/N 和 SECREF_P/N）。
PRIREF_N	7	I
SECREF_P	10	I
SECREF_N	11	I
XO_P	31	I	XO/TCXO/OCXO 輸入。此輸入對可以接受來自低抖動本地振蕩器的差分或單端時鐘信號作為 APLL 的基準。此輸入有一個帶內部端接的可編程輸入類型，從而支持交流或直流耦合時鐘?？蓪味?LVCMOS 時鐘（高達 2.5V）應用于 P 輸入，同時將 N 輸入下拉至接地。在自由運行模式和保持模式下，低頻 TCXO 或 OCXO 可用于設置時鐘輸出頻率精度和穩定性。如果啟用 DPLL，XO 頻率必須與 VCO1 頻率具有非整數關系，以便 APLL1 可以在分?jǐn)?shù)模式下運行（這是 DPLL 正常運行所必需的）。如果禁用 DPLL，XO 頻率可以與 VCO1 頻率具有整數或非整數關系。振蕩器輸入 (XO_P/N) 中詳細說明了可編程輸入類型和頻率選項。
XO_N	32	I
輸出塊
OUT0_P	17	O	時鐘輸出 0 和 1 組。每個可編程輸出驅動器對都可以支持 AC-LVDS、AC-CML、AC-LVPECL 和 HCSL。如果未使用的差分輸出處于活動狀態，則必須端接，或如果處于懸空狀態，則必須通過寄存器禁用。為了盡可能減少輸出串?dāng)_，OUT[0:1] 組是 PLL1 時鐘的首選。
OUT0_N	16	O
OUT1_P	20	O
OUT1_N	21	O
OUT2_P	42	O	時鐘輸出 2 和 3 組。每個可編程輸出驅動器對都可以支持 AC-LVDS、AC-CML、AC-LVPECL、HCSL 或 1.8V LVCMOS 時鐘（每對一個或兩個）。如果未使用的差分輸出處于活動狀態，則必須端接，或如果處于懸空狀態，則必須通過寄存器禁用。為了盡可能減少輸出串?dāng)_，OUT[2:3] 組是 PLL2 時鐘的首選。當不使用 PLL2 時，可為 PLL1 時鐘使用 OUT[2:3] 組，而不會出現從 PLL2 交叉耦合的風險。
OUT2_N	41	O
OUT3_P	45	O
OUT3_N	44	O
邏輯控制/狀態 ⁽²⁾⁽³⁾
HW_SW_CTRL	9	I	器件啟動模式選擇（3 電平，1.8V 兼容）。此輸入選擇器件啟動模式，該模式確定了用于初始化寄存器、串行接口和邏輯引腳功能的存儲器頁。僅在器件上電復位 (POR) 時對輸入電平進行采樣。有關啟動模式說明和邏輯引腳功能，請參閱表 8-11。
PDN	13	I	器件斷電（低電平有效）。當 PDN 拉至低電平時，器件處于硬復位狀態，并且包括串行接口在內的所有塊都斷電。當 PDN 拉至高電平時，根據 HW_SW_CTRL 選擇的器件模式來啟動器件并開始正常運行，同時所有內部電路復位至初始狀態。
SDA/SDI	25	I/O	I²C 串行數據 I/O (SDA) 或 SPI 串行數據輸入 (SDI)。請參閱表 8-11。當 HW_SW_CTRL 為 0 或 1 時，串行接口為 I²C。SDA 和 SCL 引腳（開漏）需要外部 I²C 上拉電阻器。默認的 7 位 I²C 地址為 11001xxb，其中 MSB 位 (11001b) 從片上 EEPROM 初始化，LSB 位 (xxb) 由邏輯輸入引腳決定。當 HW_SW_CTRL 為 0 時，LSB 由 POR 期間的 GPIO1 輸入狀態（3 電平）決定。當 HW_SW_CTRL 為 1 時，LSB 固定為 00b。當 HW_SW_CTRL 為懸空時，串行接口為 SPI（4 線，模式 0），并使用 SDI、SCK、SCS 和 SDO 引腳。
SCL/SCK	26	I	I²C 串行時鐘輸入 (SCL) 或 SPI 串行時鐘輸入 (SCK)。請參閱表 8-11。
GPIO0/SYNCN	12	I	多功能輸入或輸出。請參閱表 8-11。
GPIO1/SCS	24	I
GPIO2/SDO/ FINC	30	I/O
STATUS0	1	I/O	狀態輸出 0 和 1。每個輸出具有可編程的狀態信號選擇、驅動器類型（3.3V LVCMOS 或開漏）和狀態極性。開漏需要外部上拉電阻。如果未使用，將引腳保持懸空。在 I²C 模式下，STATUS1/FDEC 引腳可用作 DCO 模式控制輸入引腳。請參閱表 8-11。
STATUS1/ FDEC	2	I/O
REFSEL	8	I	手動 DPLL 基準時鐘輸入選擇。（3 電平，1.8V 兼容）。 REFSEL = 0 (PRIREF)、1 (SECREF) 或懸空或 V_IM（自動選擇）。此控制引腳必須通過寄存器默認啟用或編程啟用。如果未使用，將引腳保持懸空。

(1) G = 接地，P = 電源，I = 輸入，O = 輸出，I/O = 輸入或輸出，A = 模擬。

(2) 內部電阻：PDN 引腳有上拉到 VDD_IN 的 200kΩ 上拉電阻。HW_SW_CTRL、GPIO、REFSEL 和 STATUS 引腳在 PDN = 0 時均具有到 V_IM 的 150kΩ 偏置（約為 0.8V），或在 PDN = 1 時具有 400kΩ 下拉。

(3) 除非另有說明：邏輯輸入是兼容 2 電平、1.8V 的輸入。邏輯輸出為 3.3V LVCMOS 電平。
