8.2.3 僅 APLL 模式
在僅 APLL 模式下，外部 XO 輸入源決定了輸出時鐘的自由運行頻率穩定性和精度。BAW VCO1 決定了 12kHz 至 20MHz 積分頻帶內的 APLL1 輸出時鐘相位噪聲和抖動性能，不受 XO 輸入的頻率和抖動影響。
上電復位和初始化后，僅 APLL 模式的工作原理如下。如果 APLL2 處于級聯模式，如圖 8-5 所示，則在 APLL2 鎖定時，VCO1 保持在 2.5GHz 的標稱中心頻率下。然后，APLL1 將 VCO1 頻率鎖定到外部 XO 輸入，并在自由運行模式下運行。未使用 DPLL 塊，不會影響 APLL。VCO2 跟蹤 VCO1 域。級聯 APLL2 提供來自 VCO1 的高頻、超低抖動基準時鐘，從而更大限度地減少 APLL2 帶內相位噪聲或抖動影響，如果 APLL2 基準來自具有低頻和/或高相位噪底的 XO/TCXO/OCXO，則會出現這種影響。
如果 APLL2 未級聯（如圖 8-4 所示），VCO2 會在初始化后鎖定到 XO 輸入，并獨立于 DPLL/APLL1 域運行。

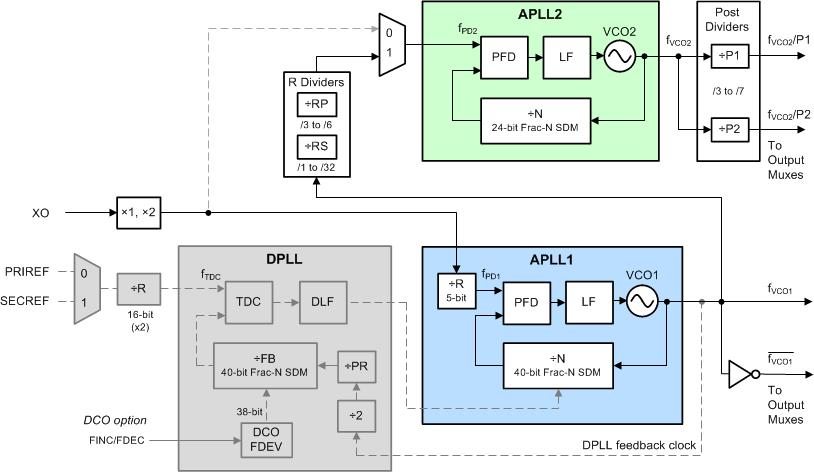

圖 8-5 具有級聯 APLL2 的僅 APLL 模式
