8.3.4.2 手動輸入選擇
有兩種可通過寄存器設置的手動輸入選擇模式：帶自動回退功能的手動模式和帶自動保持功能的手動模式。在任一種手動模式下，都可以通過寄存器控制（請參閱表 8-4）或硬件引腳控制（請參閱表 8-5）來完成輸入選擇。
- 帶自動回退功能的手動模式：在此模式中，手動選擇的基準一直作為有效的基準，直至該基準失效。如果基準失效，DPLL 會自動回退到有效或合格的最高優先級輸入。如果所有優先級輸入都無效，DPLL 會進入保持模式（如果調優字歷史記錄有效）或自由運行模式。當所選輸入變?yōu)橛行r(shí)，DPLL 會退出保持模式。
- 帶自動保持功能的手動模式：在此模式中，手動選擇的基準一直作為有效的基準，直至該基準失效。如果基準失效，DPLL 會自動進入保持模式（如果調優字歷史記錄有效）或自由運行模式。當所選輸入變?yōu)橛行r(shí)，DPLL 會退出保持模式。
表 8-4 通過寄存器位進行手動輸入選擇
| DPLL_REF_MAN_REG_SEL (R251[4]) | DPLL_REF_MAN_SEL (R251[5]) | 所選輸入 |
|---|---|---|
| 0 | 0 | PRIREF |
| 1 | 0 | SECREF |
表 8-5 通過硬件引腳進行手動輸入選擇
| REFSEL（引腳 8） | DPLL_REF_MAN_SEL (R251[5]) | 所選輸入 |
|---|---|---|
| 0 | 1 | PRIREF |
| 懸空 (VIM) | 1 | 自動選擇 |
| 1 | 1 | SECREF |

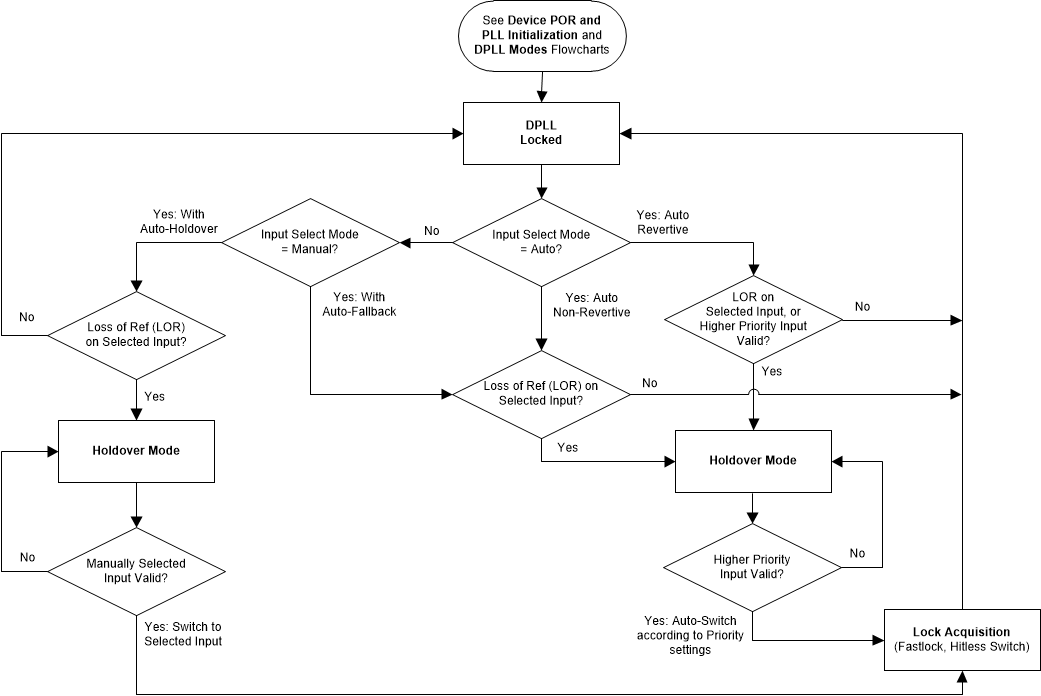

基準輸入選擇流程圖如圖 8-15 所示。
圖 8-15 基準輸入選擇流程圖
