ZHCSZ40A June 2025 – October 2025 DLPC6422
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 建議運行條件
- 5.3 熱性能信息
- 5.4 電氣特性
- 5.5 ESD 等級
- 5.6 系統振蕩器時序要求
- 5.7 測試和復位時序要求
- 5.8 JTAG 接口：I/O 邊界掃描應用時序要求
- 5.9 端口 1 輸入像素時序要求
- 5.10 端口 3 輸入像素接口（通過 GPIO）時序要求
- 5.11 DMD LVDS 接口時序要求
- 5.12 同步串行端口 (SSP) 接口時序要求
- 5.13 可編程輸出時鐘開關特性
- 5.14 同步串行端口接口 (SSP) 開關特性
- 5.15 JTAG 接口：I/O 邊界掃描應用開關特性
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- ZPC|516
散熱焊盤機械數據 (封裝 | 引腳)
3 說明
DLPC6422 是用于 DLP? 成像芯片組的數字光控制器。該芯片組包含 DLPC6422 光控制器、DLP 數字微鏡器件 (DMD) DLP78TUV、DLPA100 電源管理器件和 DLPA300 DMD 微鏡驅動器（請參閱 DMD 數據表）。該系統非常適合 DLP 3D 打印和其他需要高速、高分辨率、UV 波長、高光通量和穩健系統的成像應用。為了確保可靠運行，必須始終將 DLPC6422 光控制器與 DLP DMD DLP78TUV 和相應的 DLP 電源管理器件配合使用。
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

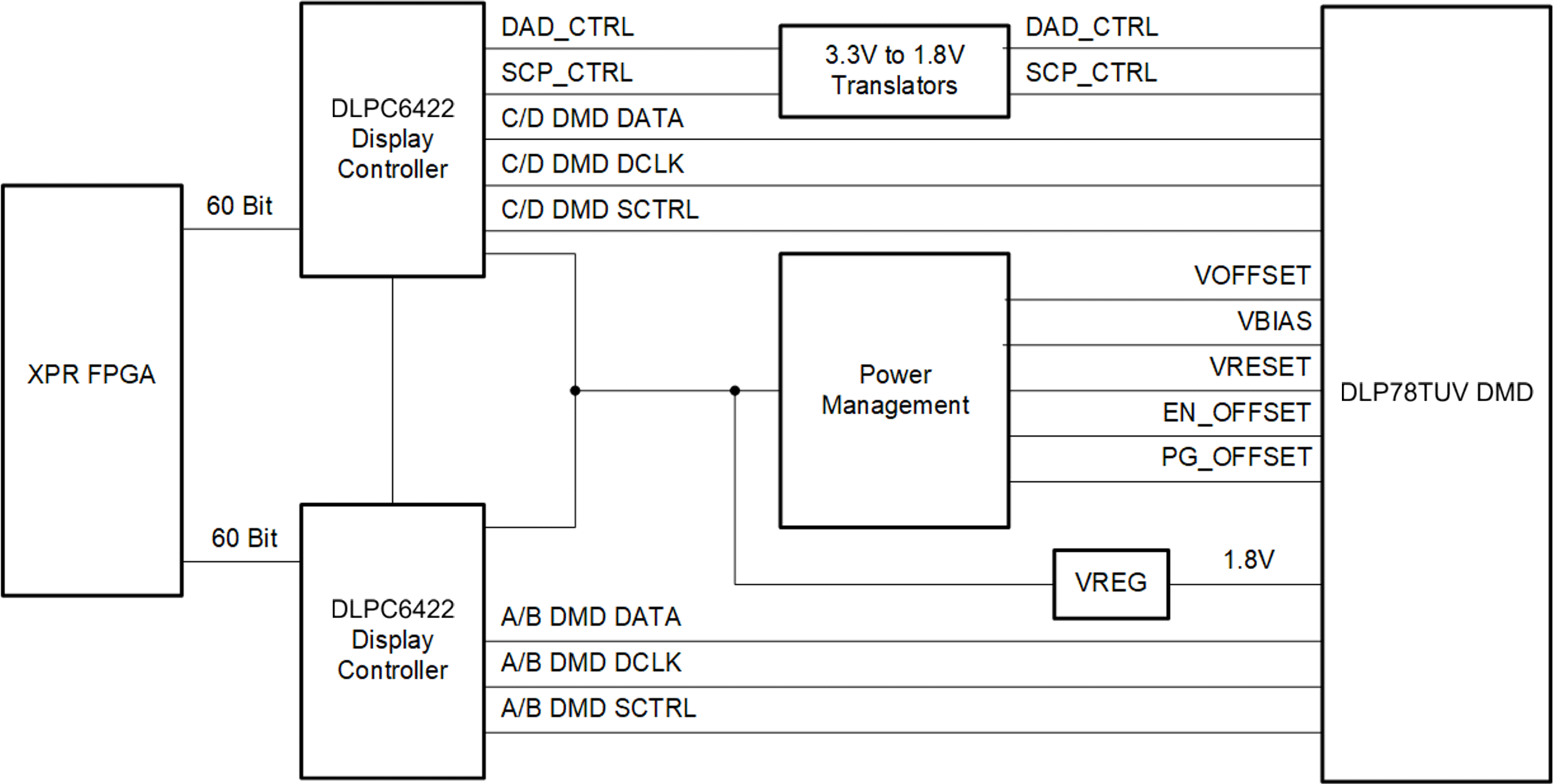

雙控制器系統的簡化原理圖
單控制器系統的簡化原理圖
