7.2.1.1 建議的 MOSC 晶體振蕩器配置
表 7-1 晶體端口特性
| 參數 | 標稱值 | 單位 |
|---|---|---|
| MOSC 至地的電容 | 1.5 | pF |
| MOSCZ 至地的電容 | 1.5 | pF |
表 7-2 建議晶體配置
| 參數 | 推薦 | 單位 |
|---|---|---|
| 晶體電路配置 | 并聯諧振 | |
| 晶體類型 | 基波（一次諧波） | |
| 晶體標稱頻率 | 20 | MHz |
| 晶體頻率溫度穩定性 | ±30 | PPM |
| 整體晶體頻率容差（包括精度、穩定性、老化和修整靈敏度） | ±100 | PPM |
| 晶體等效串聯電阻器 (ESR) | 50（最大值） | Ω |
| 晶體負載 | 20 | pF |
| 晶體并聯負載 | 7（最大值） | pF |
| RS 驅動電阻器（標稱值） | 100 | Ω |
| RFB 反饋電阻器（標稱值） | 1 | MΩ |
| CL1 外部晶體負載電容器 (MOSC) | 請參閱(1)。 | pF |
| CL2 外部晶體負載電容器 (MOSCN) | 請參閱(1)。 | pF |
| PCB 布局 | 建議在晶體周?chē)O(shè)置接地隔離環。 |
(1) 使用 XSA020000FK1H-OCX 晶體時的典型驅動電平 (ESRmax = 40Ω) = 50μW

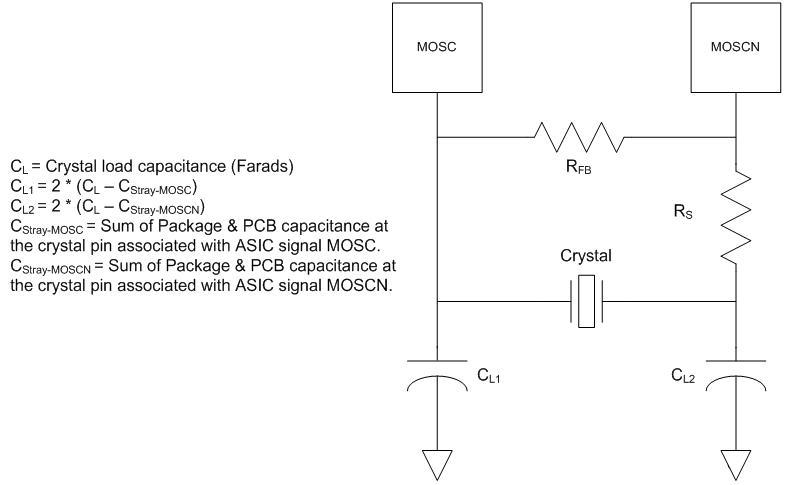

圖 7-3 建議的晶體振蕩器配置通常，外部晶體振蕩器會在施加穩定電源后 50ms 內達到穩定狀態。
