7.4.1.1 內部 DLPC6422 電源的 PCB 布局指南
建議遵循以下指南以實現相對于內部 PLL 的所需控制器性能。
- DLPC6422 控制器包含四個 PLL（PLLM1、PLLM2、PLLD 和 PLLS），每個 PLL 都有專用的 1.1V1.15V 數字電源，其中 PLLM1、PLLM2 和 PLLD 還具有專用的 1.8V 模擬電源。為電源引腳配置覆蓋寬頻率范圍的濾波至關重要。每個 1.1V1.15V PLL 電源引腳必須配備獨立的高頻濾波電路，該電路應由鐵氧體磁珠和 0.1μF 陶瓷電容器構成。這些元件必須非常靠近各個 PLL 電源焊球。在頻率高于 10MHz 時，鐵氧體磁珠的阻抗必須大于電容器阻抗。1.1V1.15V PLL 電源引腳也必須具有 RC 濾波器形式的低頻濾波電路。這個濾波器可以為所有 PLL 共用。電阻器兩端的壓降受 1.1V1.15V 穩壓器容差和 DLPC6422 器件電壓容差限制。建議使用 0.36Ω 的電阻器和 100μF 的陶瓷電容器。
- 模擬 1.8V PLL 電源引腳必須具有與 1.1V1.15V 類似的濾波器拓?fù)?。此外，建議使用專用的線性穩壓器來生成 1.8V 電壓。
- 在設計整個電源濾波器網絡時，必須注意確保不會發生諧振。必須特別注意 1MHz 到 2MHz 頻段，因?yàn)樵擃l段與 PLL 自然環路頻率一致。

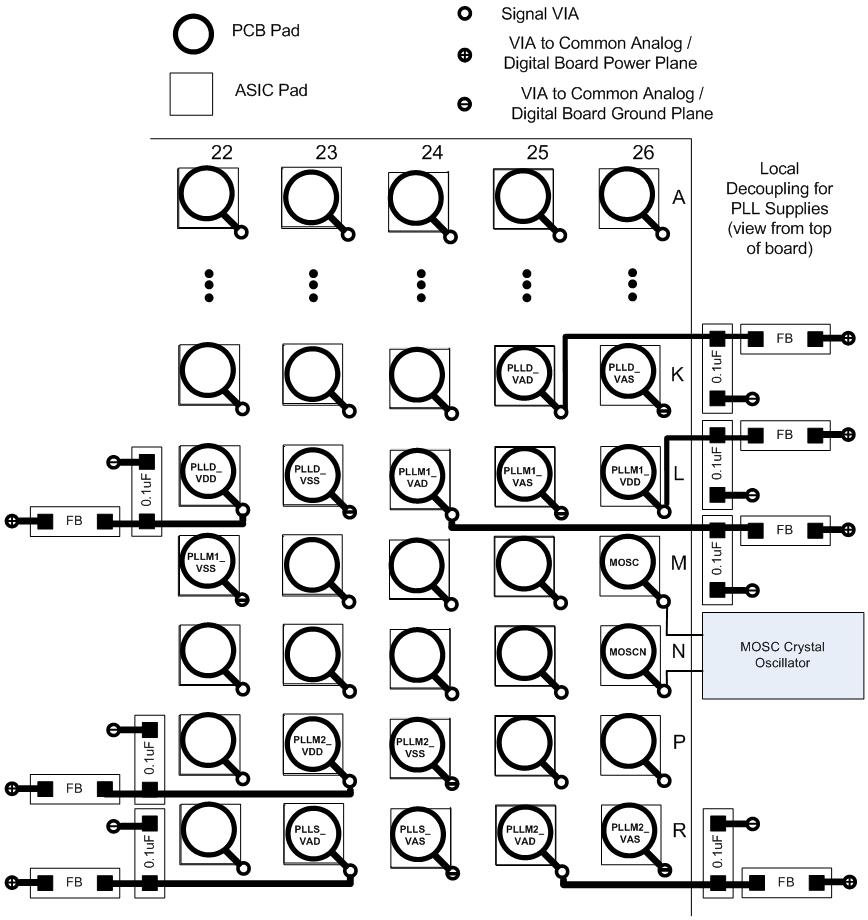

圖 7-5 PLL 濾波器布局1.1V1.15V 和 1.8V PLL 電源都需要高頻去耦，并且必須盡可能靠近每個 PLL 電源封裝引腳布置。建議將去耦電容器放置在封裝正下方的電路板背面。使用高品質、低 ESR、單片式表面貼裝電容器。通常，每個 PLL 電源配置 0.1μF 就足夠了。連接布線的長度會增加安裝的寄生電感，因此應避免布線，讓過孔直接緊貼焊盤。此外，連接布線必須盡可能寬。通過在電容器焊盤的一側布置過孔或?qū)⑦^(guò)孔數量加倍，可以進一步改進性能。
大容量去耦電容器的位置取決于系統設計。
