7.3.2 系統加電序列
盡管 DLPC6422 控制器需要一系列電源電壓（1.1V1.15V、1.8V、3.3V），但沒有對加電和斷電場景的電源時序相對順序加以限制。同樣地，對于 DLP 控制器的不同電源，在加電或斷電之間也沒有最短時間要求。但請注意，與 DLP 控制器共享電源的器件存在電源時序要求的情況并不少見。
- 當施加任何 I/O 電源時，必須同步施加 1.1V1.15V 內核電源，以確保相關受電 I/O 的狀態控制在已知狀態。因此，建議先施加內核電源。待內核電壓上升至 1.1V 后，再施加其他電源。
- 在 POSENSE 置為有效前，必須確保所有 DLPC6422 器件均已加電，以保證正常的加電初始化。
通常，DLPC6422 控制器加電時序由外部硬件處理。外部電源監測器在加電期間將控制器保持在系統復位狀態（即 POSENSE = 0）。此時所有 DLP 控制器 I/O 均處于三態。當 POSENSE 從低電平切換到高電平時，初級 PLL (PLLM1) 解除復位狀態，但控制器會使器件的其余部分保持復位狀態額外 60ms，以便 PLL 完成輸出的鎖定與穩定。經過這 60ms 延遲后，與 ARM-9 相關的內部復位才會解除，微處理器隨即開始執行啟動例程。

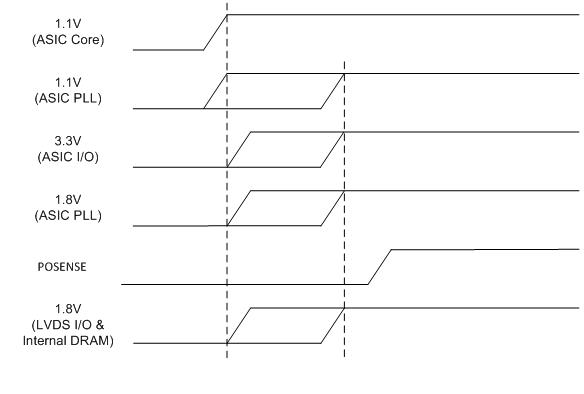

圖 7-4 系統加電序列
