2.1.4 操作模式
單級 OBC 的行為被劃分為若干種操作模式，這些模式由車輛液位控制器 (VCU/BMS) 或在檢測到故障時通過內部邏輯進行選擇。表 2-5 列出了單級 OBC 的主要操作模式。
表 2-5 單級 OBC 的主要操作模式
| 操作模式 | 用例 | 狀態 |
|---|---|---|
| 待機 | 正常駕駛，車輛待機 | 已禁用電源轉換器。等待喚醒。 |
| 降額充電 | 蓄電池深度放電、蓄電池低溫、蓄電池高溫 | 根據電壓和溫度將充電電流限制為安全值。 |
| AC 充電 | 標準充電。 | 將電池組電壓和電流調節到 BMS 設定點。 |
| 再生 | V2G、V2L、V2V、V2H | 反向功率級運行。 |
| 維護 | 出廠診斷、固件更新 | 運行預定義測試模式。 |
| 緊急 | 檢測到安全關鍵故障，通信中斷 | 停止電源轉換。向 VCU/BMS 報告故障代碼。 |
操作模式還包含 OBC 的使用概況，不同客戶的使用情況有很大差異。這包括充電頻率、典型充電持續時間、特定充電場景及平均充電功率等因素。評估循環壽命對 HARA 至關重要。表 2-6 中示出了一個說明性的任務概況示例。
表 2-6 單級 OBC 的說明性的任務概況示例
| 配置 | 值 | 理由 |
|---|---|---|
| 每日充電事件 | 1.5 | 家庭充電和工作場所充電。 |
| 平均充電時間 | 6h | 隔夜或工作時間充電平均值。 |
| 平均功耗 | 7kW | 單相充電樁的典型功率 |
| 使用壽命 | 8 年 | 更新車輛的典型頻率 |
| 總計周期數 | 4380 個周期 | 對 5000 個周期進行四舍五入以進行安全評估 |

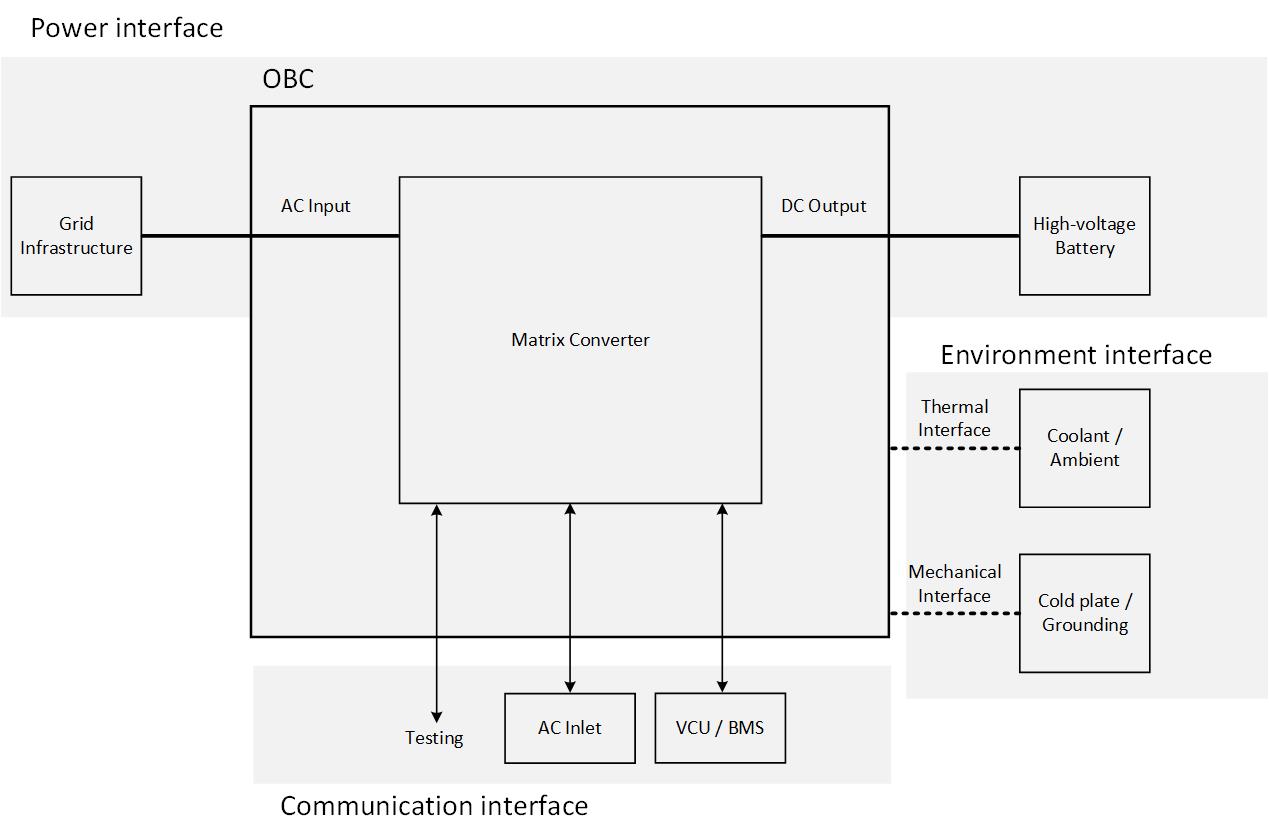

基于上述分析，圖 2-4 給出了系統級方框圖，其中包括主要元件和接口。
圖 2-4 項目定義級別系統方框圖
