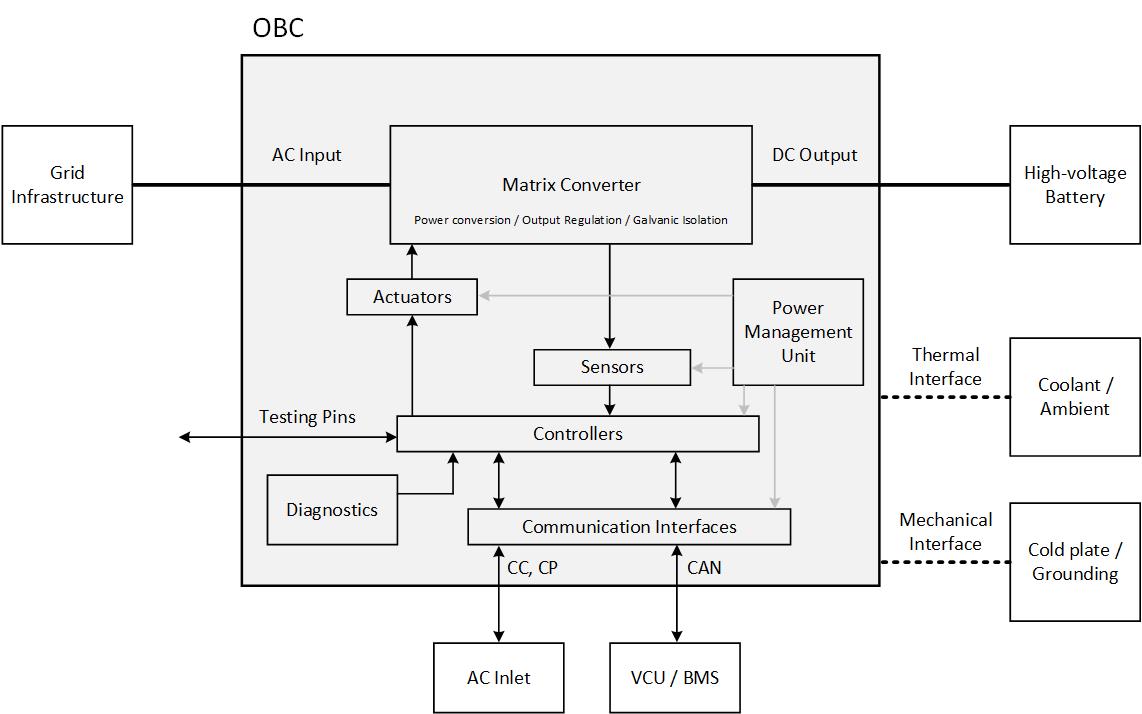

在制定 FuSa 目標后，下一階段是開發 FSC。系統方框圖如圖 2-5 所示，它比項定義中的方框圖深一級。目標是在初步架構圖上定義子功能元素及互連。

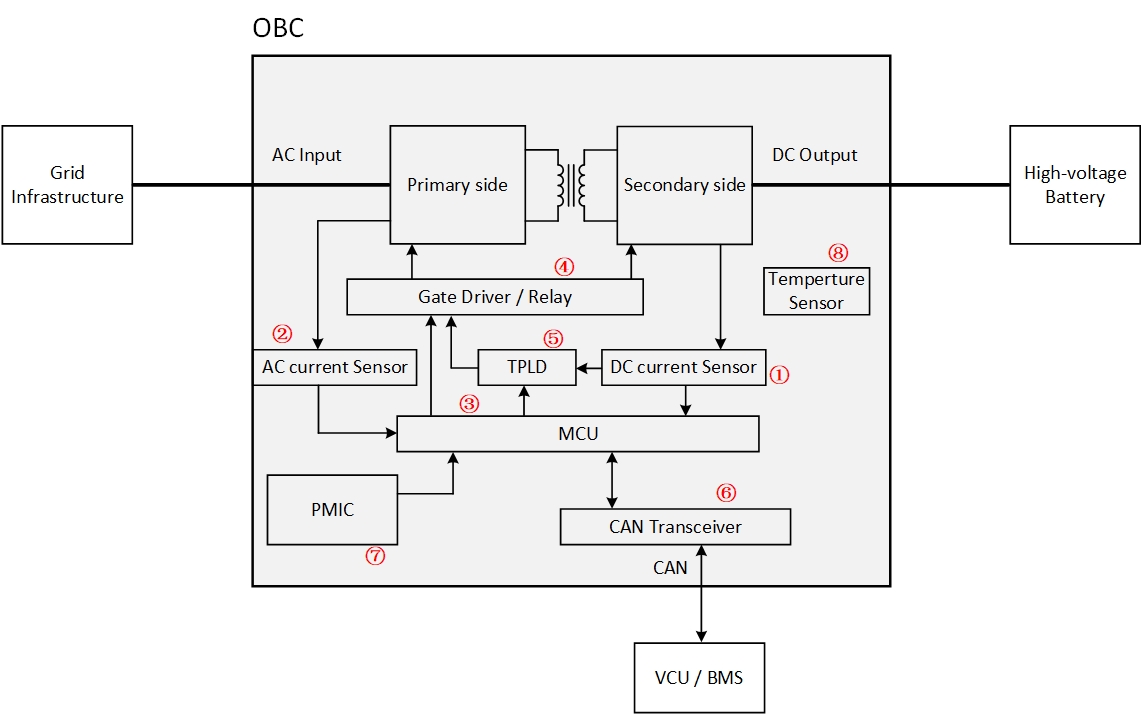

為了簡化分析，選擇 SG2 作為示例。圖 2-6 是與 SG2 相關的更深一級的方框圖，相關子功能元素和交互在表 2-9中進行了定義。

執行 FTA 以生成 SG2 的 FSR。FTA 分析分成三個步驟。第一步是創建將 SG2 違例作為頂部事件的故障樹，然后第二步是推導定義的子功能元件的每個潛在故障，這些故障會導致頂部事件發生，接著第三步是使用邏輯門來表示事件之間的關系。

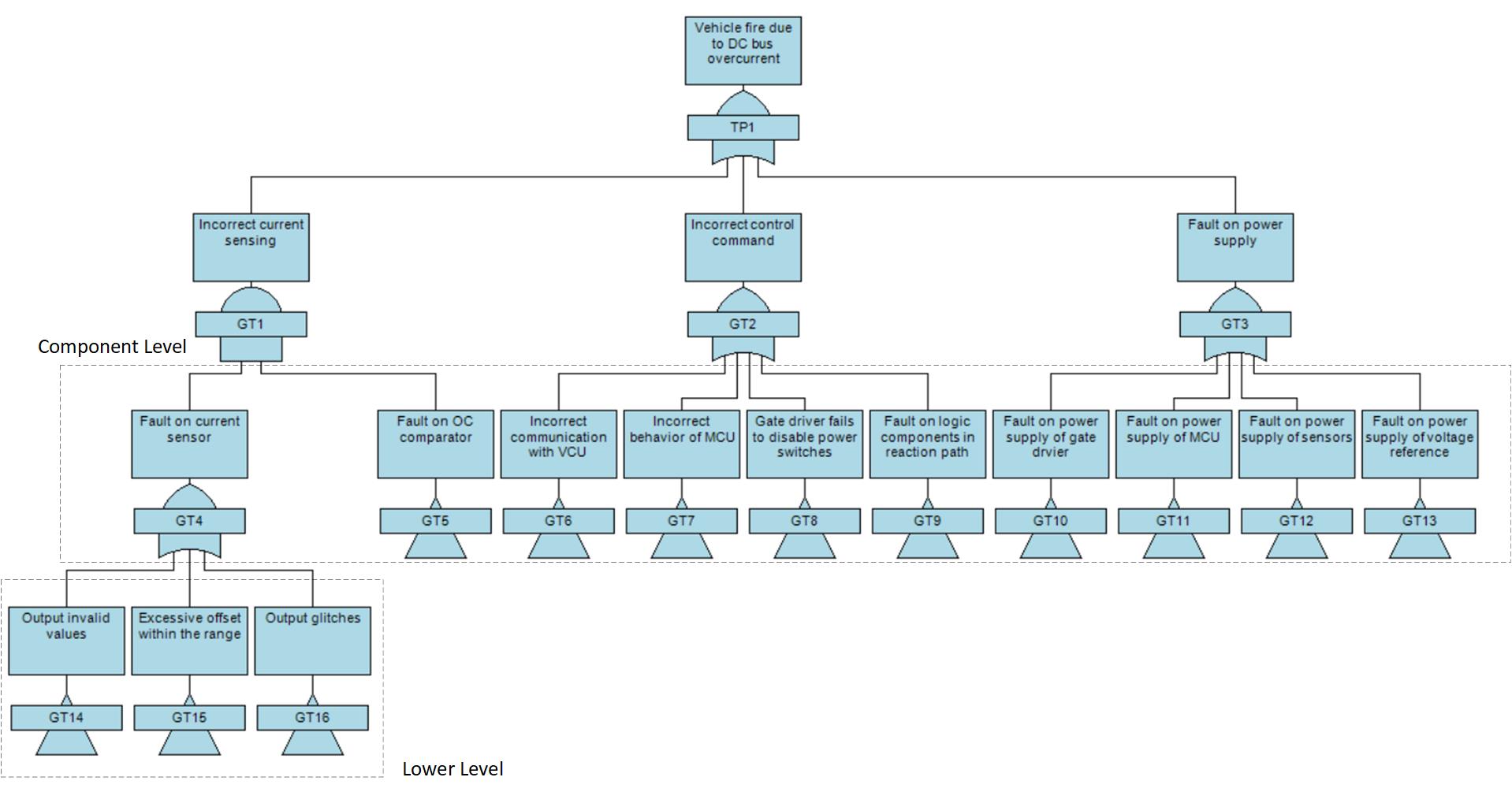

按照上述步驟，F(xiàn)TA 樹如圖 2-7 所示。必須確定關鍵故障路徑以進行割集分析。如果 SPF 直接違反 FuSa 目標，則必須設計 FSR；如果 SPF 未直接違反 FuSa 目標，則有必要確定雙點失效系統是否可接受并分析兩點失效的獨立性。

對于 SG 的 FTA 分析，在 FSR 級別，其可以在部件處終止，同時必須在 TSR 級別進行更詳細的分析。如圖 2-7 所示，如果存在電流檢測異常、控制故障或電源問題，則違反 SG2。然后可以將其細分為不同的元件。

• 電流傳感器故障或者用于過流保護的分立式比較器上的任何故障可能會導致電流檢測不正確。
• 錯誤的控制命令可能會由許多元件引起。它可能是由于與 VCU 通信（充電命令不正確或無法報告故障狀態）所導致。它可能由 MCU 發出的錯誤控制信號引起。它可能由柵極驅動器的驅動波形不正確造成。它可能由故障反應路徑中分立式邏輯元件上的任何故障引起。
• 電源故障會導致關鍵元件發生故障，包括 MCU、柵極驅動器、傳感器、電壓基準。

割集是一種邏輯分析，于確定導致頂部柵極條件失敗的柵極/事件組合集。

• 1 階割集。只有一個事件可以導致頂部事件發生。這些事件轉換為具有 FTTI 要求的 FSR。
• 2 階割集。同時發生的兩個事件可能會導致最重要的事件發生。這些事件將轉換成符合 MPFHTI 要求的 FSR。
• 2 階以上割集。同時發生兩個以上的事件可能導致最重要的事件發生。這些事件不會轉換成 FSR。

每個 FSR 都必須分配至負責實現的邏輯塊。如果 FSR 跨越多個塊，則必須列出所有相關子系統。表 2-10 列出了一組簡明的用于支持目標的 FSR，該目標即避免由于直流母線過流而導致車輛起火。
