項目 是指經歷安全生命周期的最高級別實體。在定義 OBC 時，說明必須指定 OBC 是什么，OBC 如何工作以及 OBC 如何與其他項目進行交互。OBC 用于從交流電網為高壓 (HV) 電池充電，同時滿足汽車標準定義的性能、安全和通信要求。

OBC 架構經過幾代發展：

• 早期的設計是低功率 (≤ 3.3kW) 單向轉換器，使用二極管整流器和升壓轉換器作為功率因數校正 (PFC) 級，然后是單獨的 DC-DC 級。

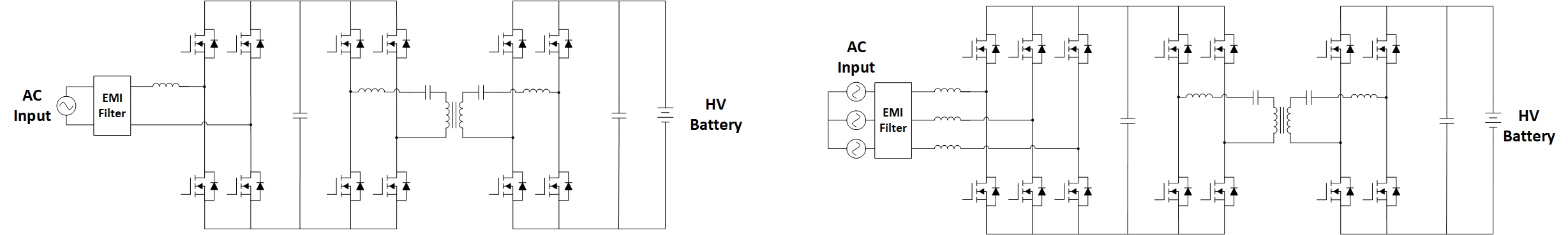

• 下一代設計采用了圖騰柱 PFC 級和雙向 DC-DC 轉換器級，將額定功率提高到 6.6kW，并增加了雙向能力。圖 2-1 所示為典型的單相雙級 OBC 拓撲（左側）和三相雙級 OBC 拓撲（右側），這些拓撲是當前市場中的主流拓撲。

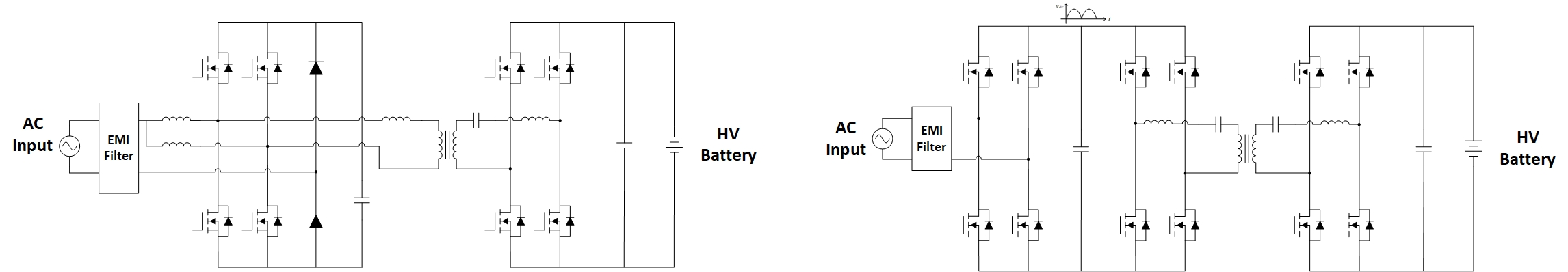

• 最近的趨勢是單級 OBC 拓撲，它減少了元件數量和成本，同時提供了更高的功率密度。該架構將 PFC 級和 DCDC 級合并成一個高頻轉換級。單級 OBC 拓撲也有眾多不同的型號。圖 2-2 示出了兩種典型的單級 OBC 拓撲。左側是交錯式圖騰柱單級拓撲，右側是準單級拓撲。

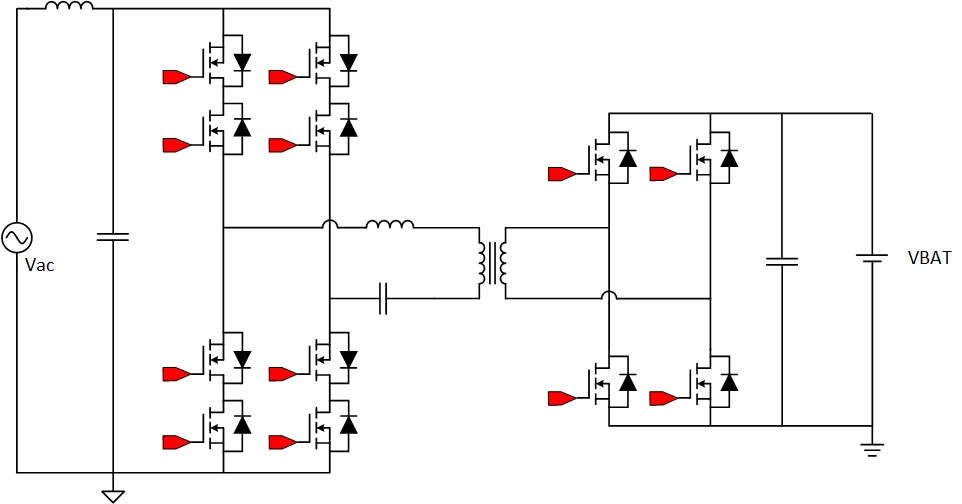

盡管圖 2-2中的單級拓撲在市場上越來越受關注，但矩陣轉換器目前被視為最出色的單級拓撲。圖 2-3 示出了裕度調節電路的方框圖。本應用手冊以矩陣轉換器為例進行進一步 FuSa 分析；但是，大多數分析也適用于單相和三相雙級拓撲或其他單級拓撲。

總之，OBC 執行以下主要功能：

• 電源轉換：OBC 執行電源轉換時的功率級別符合充電站、電纜及電池的要求。
• 功率因數校正：OBC 將輸入電流整形為正弦波形，使輸入電流與電網電壓對齊，并更大限度地減少輸入電流的諧波。
• 輸出調節：OBC 根據 BMS 設定點、溫度限制和充電狀態限制對電池充電電壓和電流進行實時控制。
• 車聯網 (V2X)：V2X 是 OBC 在反向模式下運行的統稱，X 表示通信網絡中的不同端點。車輛到負載 (V2L) 允許將車輛用作負載的移動電源。車輛到電網 (V2G) 允許車輛將電力返回至電網。車輛到車輛 (V2V) 支持將車輛用作移動電源來為其他車輛充電。車輛到住宅 (V2H) 使電動汽車能夠在停電或電費較高期間為住宅供電。
• 電隔離：交流側和高壓直流母線之間的隔離。
• 保護：提供全面的電氣故障、熱故障及隔離故障保護。
• 通信：交流電源插座處的 CC/CP 信號。用于充電指令、模式選擇及狀態報告的 CAN 通信。
• 診斷：監控系統狀態并報告任何故障情況。

由于拓撲是矩陣轉換器，因此用于此安全目標的 FSC 具有幾個獨特的特性，有別于傳統的兩級 OBC。

• OBC 輸出端的過流問題無法通過簡單地關閉所有功率器件來解決。由于沒有可用的續流路徑，同時關閉每個電源開關會產生巨大的電壓尖峰，這可能會損壞電源開關。因此，需要電源開關具有精密的關閉順序。

• 交流側電流可用做合理性檢查。由于矩陣轉換器不包含直流鏈路電容器，因此瞬態直流輸出電流直接反映在交流側電流中。相比之下，傳統的兩級 OBC 依靠直流鏈路電容器來提供瞬態直流電流。
• 更短的 FTTI。矩陣變壓器拓撲以高得多的開關頻率運行，因此通常需要使用 SiC 或 GaN 器件。與傳統的硅開關相比，SiC/GaN 晶體管需要明顯更快的電流保護響應，從而縮短允許的故障?容差時間間隔。
• 對于柵極驅動器，必須禁用兩個通道之間的互鎖功能，因為可以控制背對背電源開關來同時導通。不得錯誤觸發柵極驅動器的 UVLO 功能，因為這也會導致沒有續流路徑的問題。
