圖 3-1介紹了單級矩陣轉換器的元件級架構。該圖采用顏色編碼，使不同的設計方面易于識別。

• 紅色文本。硬件項的示例器件型號，通常在詳細設計階段選擇。這些標識符僅為占位符；必須根據技術要求、尺寸及成本選擇實際器件型號。
• 藍色文本。藍色標簽突出顯示了攜帶安全信號的引腳、冗余元件（雙電壓傳感器）和診斷接口（自檢、看門狗、奇偶校驗）。通過標記這些引腳，利用該圖可以直接將安全相關信號追溯到相應的 FSR。

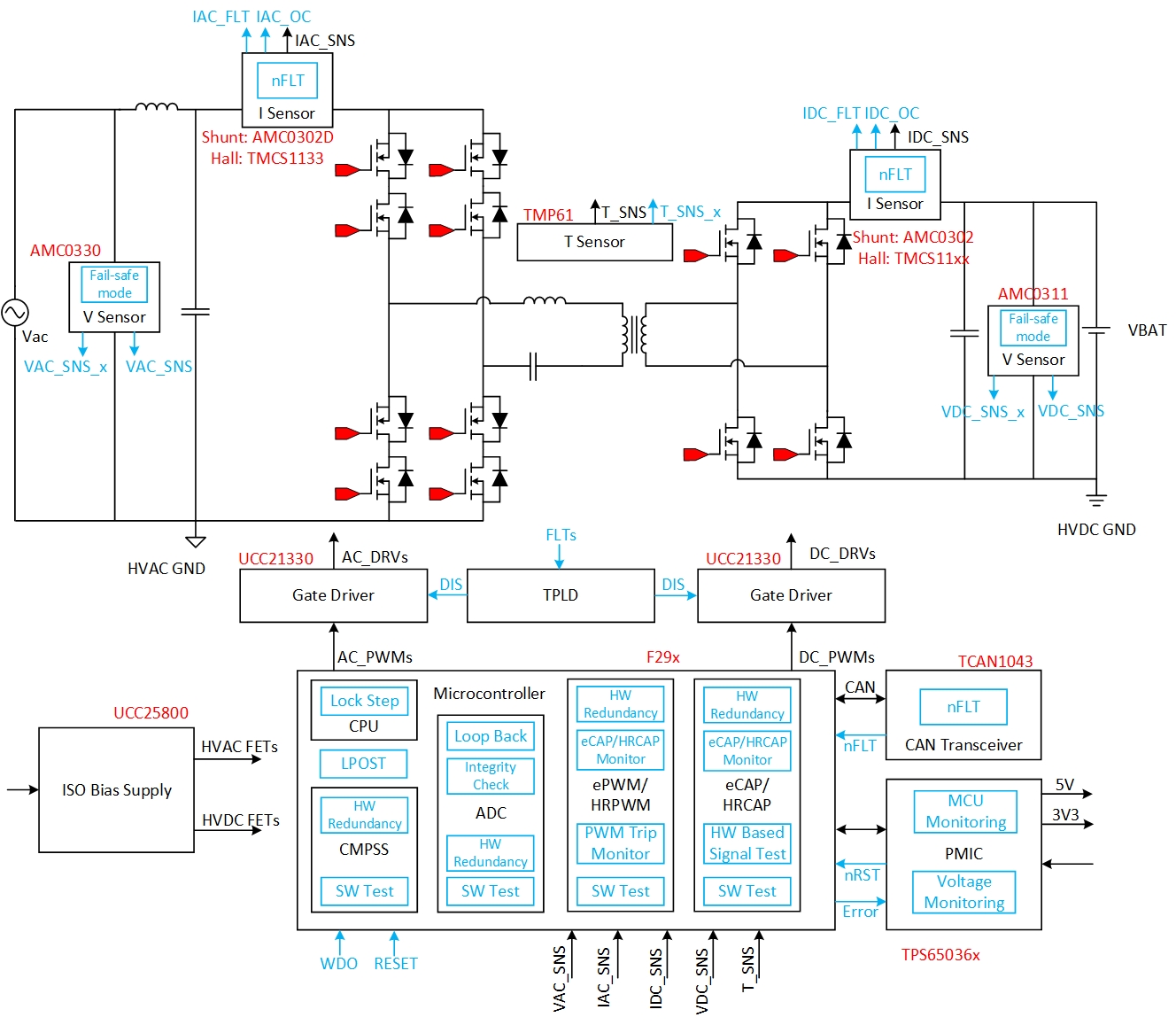

圖 3-1 單級矩陣轉換器的元件級架構

在 OBC 應用中，除了電源開關和無源元件外，主要功能塊還有微控制器、PMIC、柵極驅動器、電壓傳感器、電流傳感器、溫度傳感器、隔離式和非隔離式輔助電源以及通信。

• 微控制器 (MCU)。執行充電器控制算法、監控傳感器數據并同車輛上的 BMS/VCU 進行通信。在安全關鍵設計中，MCU 通常是一個雙核器件，具有專用的 MCU 內部看門狗和自診斷功能。
• 電源管理 IC (PMIC)。管理和控制多種電源功能，包括電壓轉換、電源時序、監控、保護和通信。PMIC 為其他器件供電并對關鍵電壓軌進行電壓監控。它還為 MCU 提供外部看門狗及錯誤引腳監控器。在檢測到 MCU 發生不可恢復的故障時，PMIC 可以觸發 MCU 復位并切斷相關控制，從而使系統保持在安全狀態。
• 系統基礎芯片。與 BMS/VCU 交換狀態和診斷信息。安全關鍵消息通過 CRC 和消息計數器檢查進行傳輸，以驗證完整性。
• 電源和監控器。隔離式輔助電源產生柵極驅動器電壓，并在保持電隔離的同時為檢測電路的高壓側供電。在無需電隔離的情況下，非隔離式輔助電源為低電壓元件供電。
• 柵極驅動器。提供電源開關所需的電壓和大電流驅動信號。對于隔離式柵極驅動器，此項還提供低壓信號和高壓側之間的電隔離。驅動器的內置保護功能用于滿足系統的 FuSa 要求。
• 電壓傳感器。以足夠的分辨率測量交流輸入電壓和直流母線電壓，以檢測過壓或欠壓事件。傳感器輸出可以路由到 MCU 和安全監控邏輯。
• 電流傳感器。檢測交流輸入電流和直流總線電流，并實現過流保護。典型的實現方式包括具有 OC 引腳的基于霍爾效應的電流傳感器，或具有比較器的基于分流器的電流放大器。
• 溫度傳感器。監測電源開關的結溫、變壓器溫度及轉換器的環境溫度。可實施冗余溫度傳感器以滿足 FuSa 要求。
