在典型的 OBC 應用中，需要使用電流傳感器來實現閉環控制以及過流或短路保護。一種選擇是基于霍爾效應的元件，可用于交流和直流電流測量?；诨魻栃脑哂械碗娮枰€框架路徑，可降低功耗，并且不需要任何外部無源元件、隔離式電源或高壓側的控制信號。

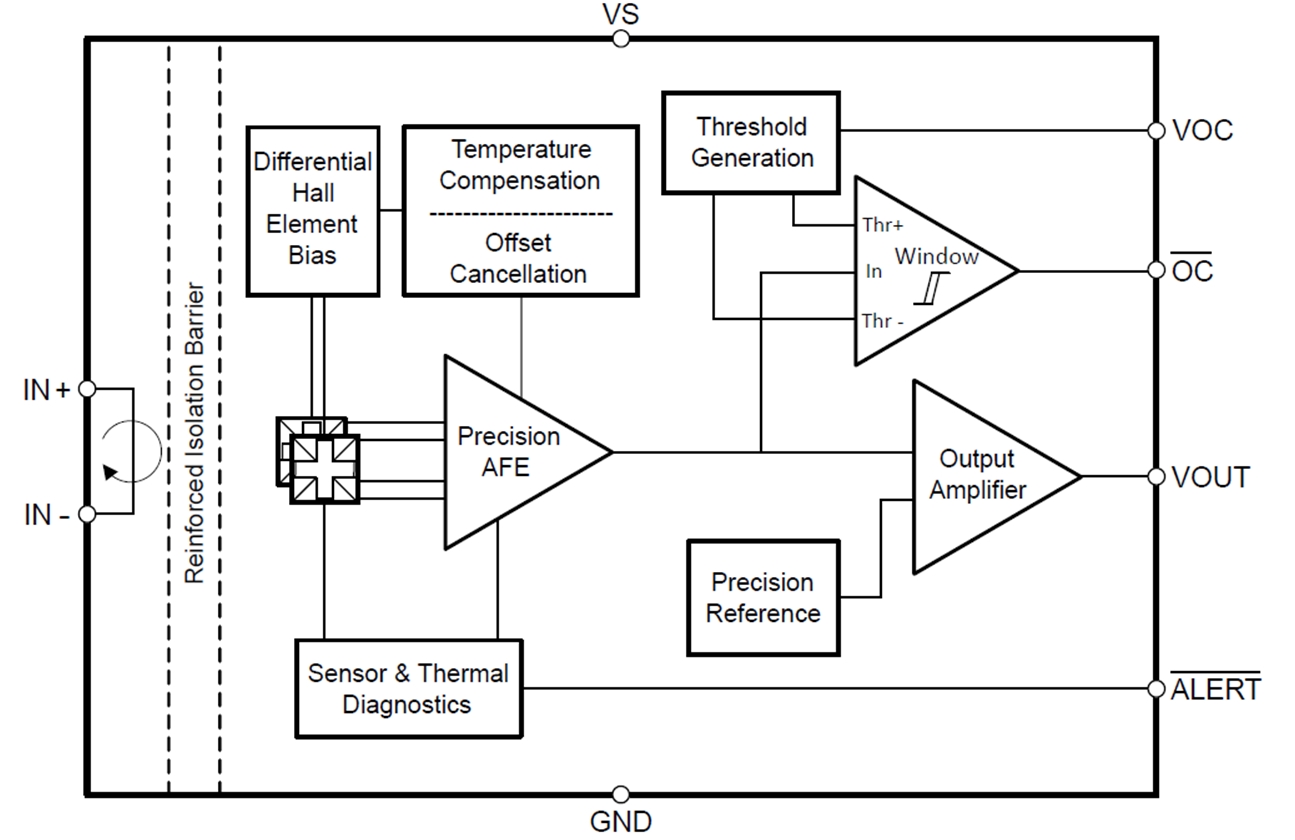

TMCS1133-Q1 是一種電隔離霍爾效應電流傳感器，提供高水平的可靠加強隔離工作電壓、環境磁場抑制和高載流能力。在 25° C時，工廠修整的靈敏度誤差為 0.4%，在整個工作溫度下，靈敏度誤差為 0.5%，實現了行業領先的精度。功能方框圖如圖 3-5 所示。

TMCS1133-Q1 提供快速數字過流檢測響應。這可用于觸發警告或發起系統關斷，以防止由短路或其他意外系統狀況引起的電流過大而造成的損壞。OC 閾值可在雙向和單向器件上配置為根據滿量程模擬測量范圍的一半至兩倍以上之間的信號進行置位。

使用 OC 輸出而不是 VOUT 來檢測過流事件的好處是更高的動態范圍、更高的靈敏度和更低的模擬信號帶寬，由此帶來更低的總體信號噪聲。但是，VOUT 引腳也可以通過使用 MCU 的 CMPSS 模塊用作冗余 OC 保護功能。為了實現 VOUT 引腳 OC 保護，可以設置較低的 OC 閾值，以在電流較小但持續時間較長的情況下覆蓋該事件。當 OC 引腳路徑中出現 SPF 時，該引腳還可以覆蓋 OC 事件。

TMCS1133-Q1 中加入了內置自診斷功能，以便在運行條件使電流傳感器測量無效時發出警告。受監控的兩個關鍵條件是傳感器溫度和靈敏度。

• 高輸入電流，加上環境溫度和印刷電路板熱設計的升高，會導致 TMCS1133-Q1 過熱，并因超過允許的最大結溫而損壞。當內部溫度接近允許的最高結溫時，會發生熱警報。
• TMCS1133-Q1 內部會持續監測傳感器靈敏度及偏移。如果霍爾傳感器靈敏度或偏移量超出工廠設置的限制范圍（這種情況不太可能發生），則會出現傳感器警報。

低電平有效 ALERT 輸出信號可用于辨別 TMCS1133-Q1 處于四個診斷狀態中的哪一個狀態。8kHz PWM 輸出信號的占空比指示過熱運行條件警告和傳感器運行條件警告哪一個存在、兩者都不存在或者兩者都存在。

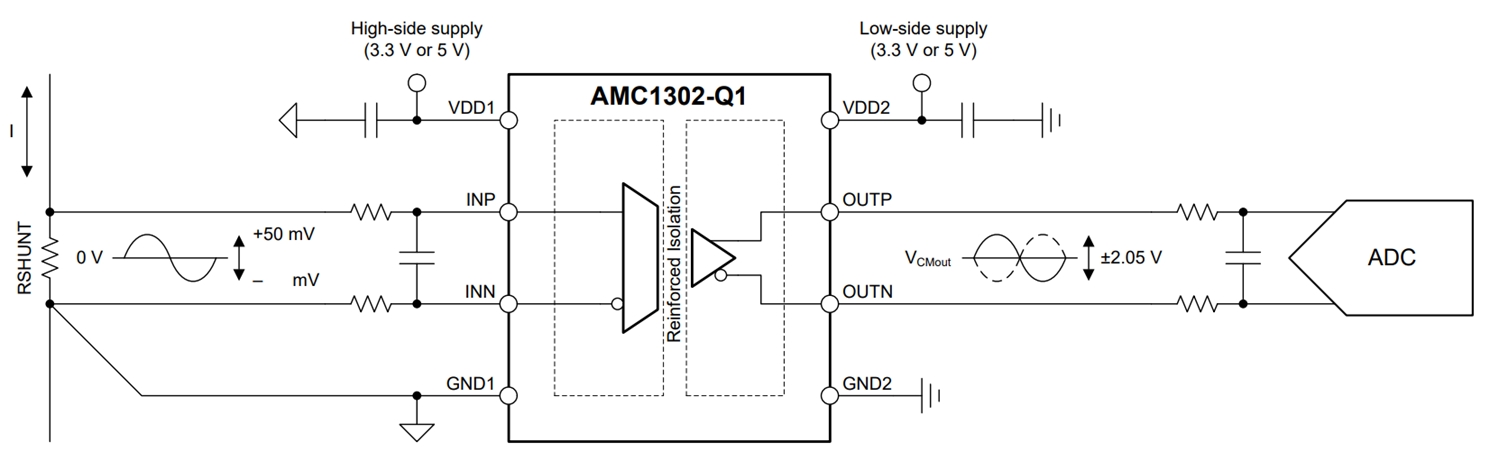

基于分流電阻器的設計是電流檢測的替代方案。AMC0302D-Q1 是一款隔離式精密放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的隔離層隔開。AMC0302D-Q1 的輸入經優化，可直接連接低阻抗分流電阻器或其他具有低信號電平的低阻抗電壓源。通過出色的直流精度和低溫度漂移，支持在 OBC 應用中進行精確的電流控制。圖 3-6 顯示了方框圖。

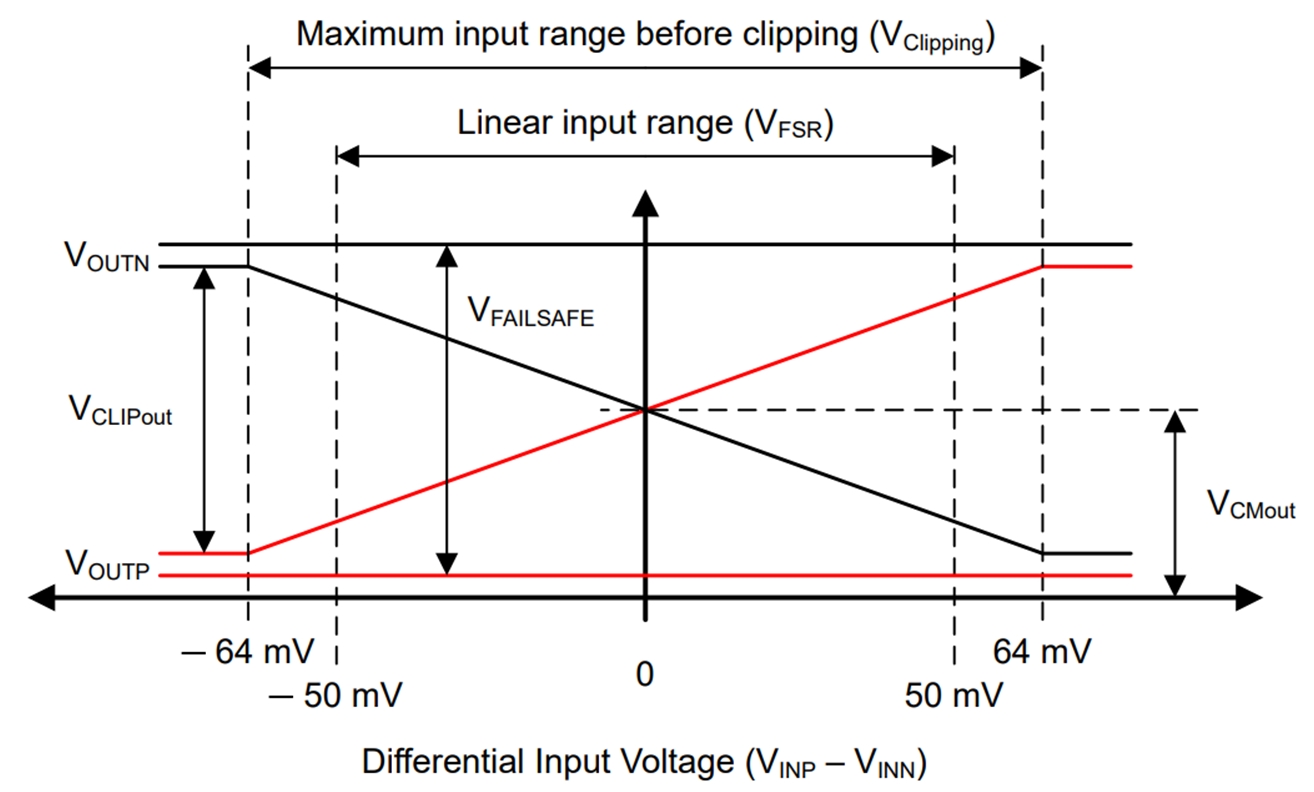

集成的無分流器和無高側電源檢測功能可簡化系統級設計和診斷。圖 3-7 示出了失效防護模式，其中 AMC0302D-Q1 輸出在正常工作條件下不會出現的負差分輸出電壓。

使用最大故障安全電壓作為系統級故障安全檢測的參考值。在以下兩種情況下，失效防護輸出處于活動狀態：

• 當高壓側電源缺失或低于 VDD1 UVLO 閾值時。
• 當共模輸入電壓（即 VCM =(VINP + VINN)/2）超過共模過壓檢測水平時。

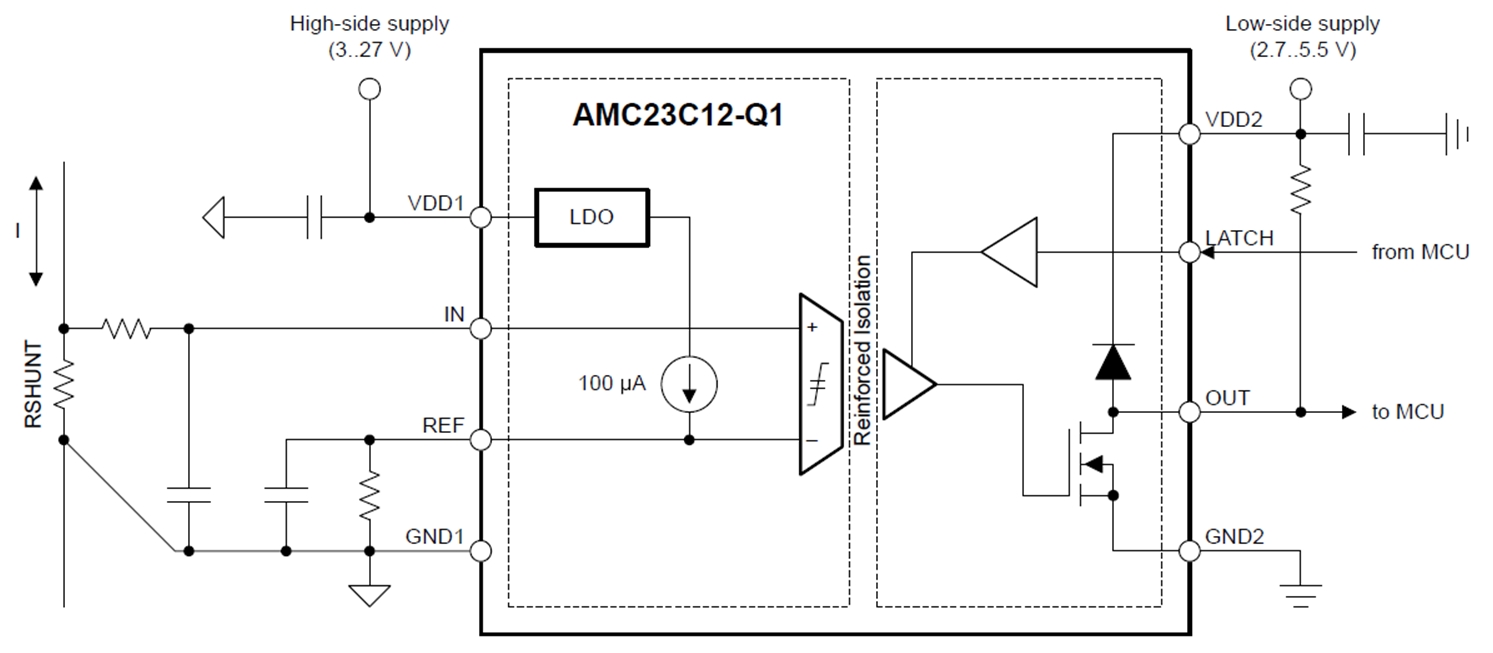

如果電流檢測電路僅用于過流保護而不用于電流控制，則隔離式比較器是一種非常合適的解決方案。通常，它可被視為 FuSa 的第二個冗余檢測鏈。AMC23C12-Q1 是一款響應時間較短的隔離式窗口比較器。比較器的窗口電壓以 0V 為中心，這表示如果輸入電壓的絕對值超出跳變閾值，則比較器就會跳變。其框圖如圖 3-8 所示。
