在 OBC 系統中，溫度傳感器對于控制和安全監控也至關重要，因此也需要仔細考慮這一點。這通常由模擬器件實現，例如負溫度系數 (NTC) 電阻器。TMP61-Q1 是具有正溫度系數 (PTC) 的硅基熱敏電阻。

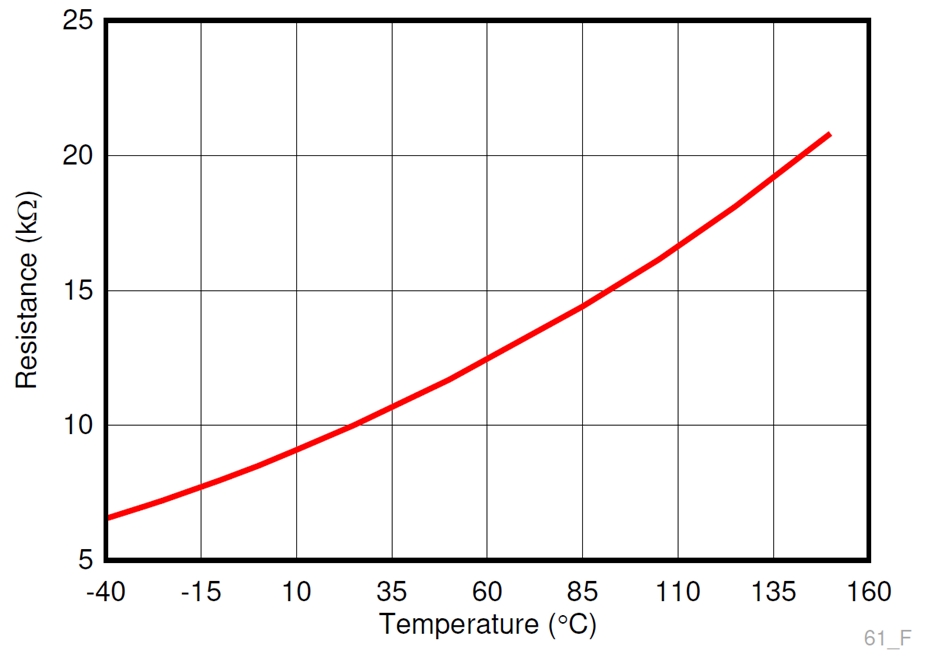

精度是溫度傳感器的最關鍵因素。TMP61-Q1 可在工作范圍內提供出色的線性度和始終如一的靈敏度，支持使用簡單而準確的溫度轉換方法。高線性度讓用戶無需在軟件中使用分段擬合或查詢表即可計算溫度。該傳感器在整個溫度范圍內保持一致的靈敏度，25°C 處的電阻溫度系數 (TCR) 為 6400ppm/°C，典型的 TCR 容差僅為 0.2%。圖 3-9 示出了典型電阻與環境溫度間的關系。

TMP61-Q1 專門為長使用壽命和高性能而設計。它內置了在高溫下發生短路故障時的失效防護行為。憑借出色的抗環境波動能力，可保持典型的傳感器長期漂移僅為 0.5%。該器件可快速響應溫度變化，熱響應時間短，僅為 0.6 秒。

TMP61-Q1 采用緊湊型 0402 封裝，可靠近熱源放置，并可直接替代傳統 NTC 電阻器。對于需要更高溫度容差的應用，ELPG 封裝選項可將工作范圍擴展至 170°C。

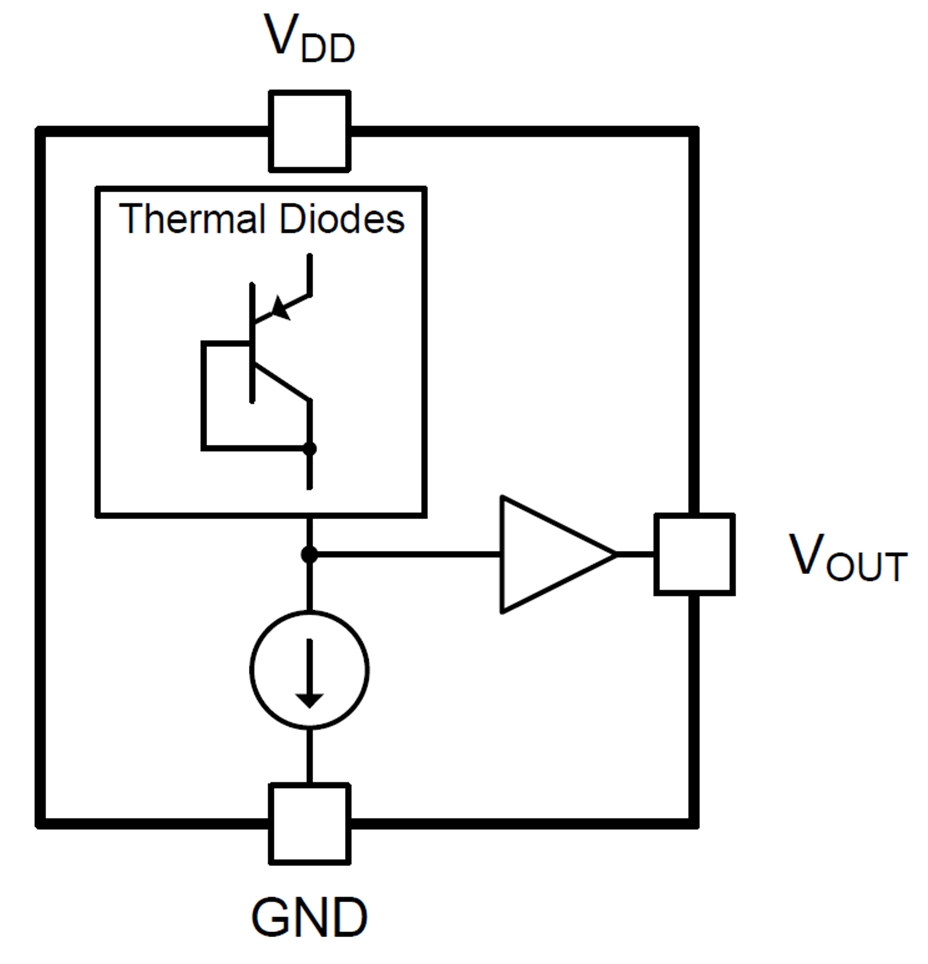

溫度檢測的可靠性不僅取決于熱敏電阻，還取決于上拉電阻和電源。TMP23x-Q1 器件是汽車級高精度 CMOS 集成電路線性模擬溫度傳感器系列，其輸出電壓與溫度成比例。圖 3-10 顯示了方框圖。

TMP235-Q1 器件在 -40°C 至 +150°C 的整個溫度范圍內提供 10mV/°C 的正斜率輸出，電源范圍為 2.3V 至 5.5V。更高增益的 TMP236-Q1 傳感器在 -10°C 至 +125°C 的范圍內提供 19.5mV/°C 的正斜率輸出，電源范圍從 3.1V 至 5.5V。通過消除對外部上拉電阻器的需求，實現了更高的可靠性。此外，它還為下游元件提供內置保護，當暴露于電源過壓情況時，該器件可以防止這些異常高的電壓按比例傳輸?shù)胶蠖?ADC，從而有效地保護 MCU 免受潛在的損害。

如果熱敏電阻不能靠近熱點放置（例如 FET /變壓器/分流電阻器），則精度和響應時間通常會受到影響。對于 OBC 應用，由于需要考慮電氣間隙和爬電距離，有時放置熱敏電阻來進行權衡。為了解決這個問題，ISOTMP35-Q1 是業界先進的隔離溫度傳感器 IC，集成了隔離柵，可承受高達 3000VRMS 的電壓，具有一個模擬溫度傳感器，可在 –40°C 至 150°C 范圍內實現 10mV/°C 的斜率。圖 3-11 示出了方框圖。

這種集成使得傳感器能夠與高壓熱源并置，無需昂貴的隔離電路。與通過將傳感器放置在較遠位置來滿足隔離要求的方法相比，直接接觸高壓熱源還可提供更高的精度和更快的熱響應。

除了上述器件級設計外，冗余溫度傳感器和合理性檢查也是提升系統功能安全性的常見方法。
