圖 3-1 顯示雙向有刷直流電機（例如車窗升降器）兩種類似設計之間的電路板尺寸比較。此應用通常需要 300W 或更低的峰值功率，典型工作功率約為 100W。

左圖是 12V 設計，使用 DRV8706-Q1 柵極驅動器和四個外部 N 溝道 MOSFET，更適合車窗升降器的電機電流典型值：峰值電流約為 20A，穩態（盡管是間歇性的）運行時電流約為 8A。通過選擇具有低 RDS(on) 值的合適 MOSFET，該設計可以擴展到更高的電流。

右圖是 48V 設計，采用 DRV8263-Q1 集成式全橋電機驅動器，也是車窗升降應用的理想選擇，同時顯著節省了電路板尺寸。48V 電源的電流水平小于 10A 峰值，穩態運行時的電流僅為幾安培。請注意，除了因電流降低而減小驅動器尺寸外，將完整設計集成到單個芯片還可減小外部元件尺寸，最顯著的影響是無需大型分流電阻器。

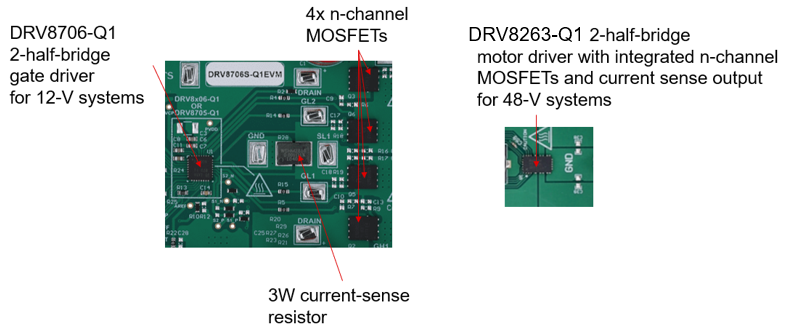

圖 3-1 12V 和 48V 全橋電機驅動器的電路板尺寸比較
