隨著我們增加壓擺率以減少開關期間的功率耗散，意外的后果是 PWM 基頻的高頻諧波能量增加。

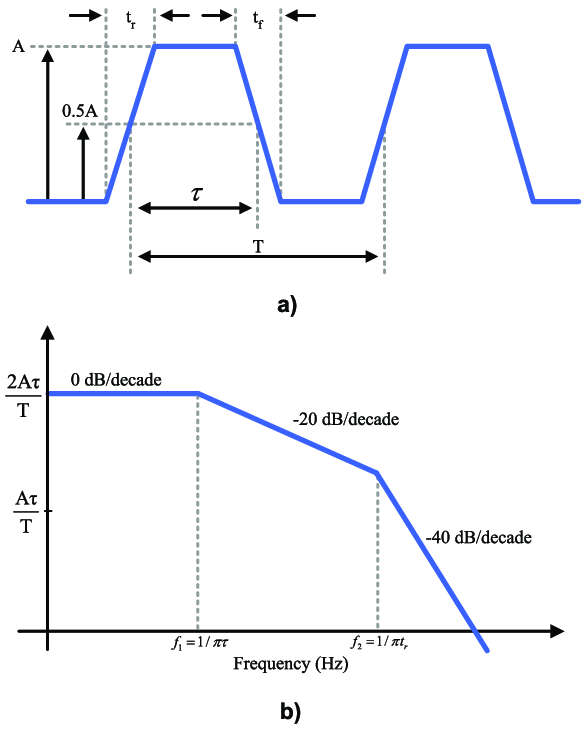

如果上升沿和下降沿非常快，則 PWM 電壓可以模擬為方波信號或矩形信號，其公開的諧波取決于基波周期和占空比。轉換較慢時，PWM 電壓模擬為梯形信號。如圖 4-6 所示，電壓頻譜包絡圖有兩個滾降頻率：第一個滾降頻率由占空比設置的導通時間 τ 決定，第二個滾降頻率由取決于壓擺率設置的上升時間 τ_r 決定。

實驗結果說明了壓擺率與發射振幅之間的這種理論關系，如下面的比較所示。我們使用與熱實驗相同的測試條件，測量 48V 電機驅動器在 150kHz 至 10MHz 范圍內的傳導發射。

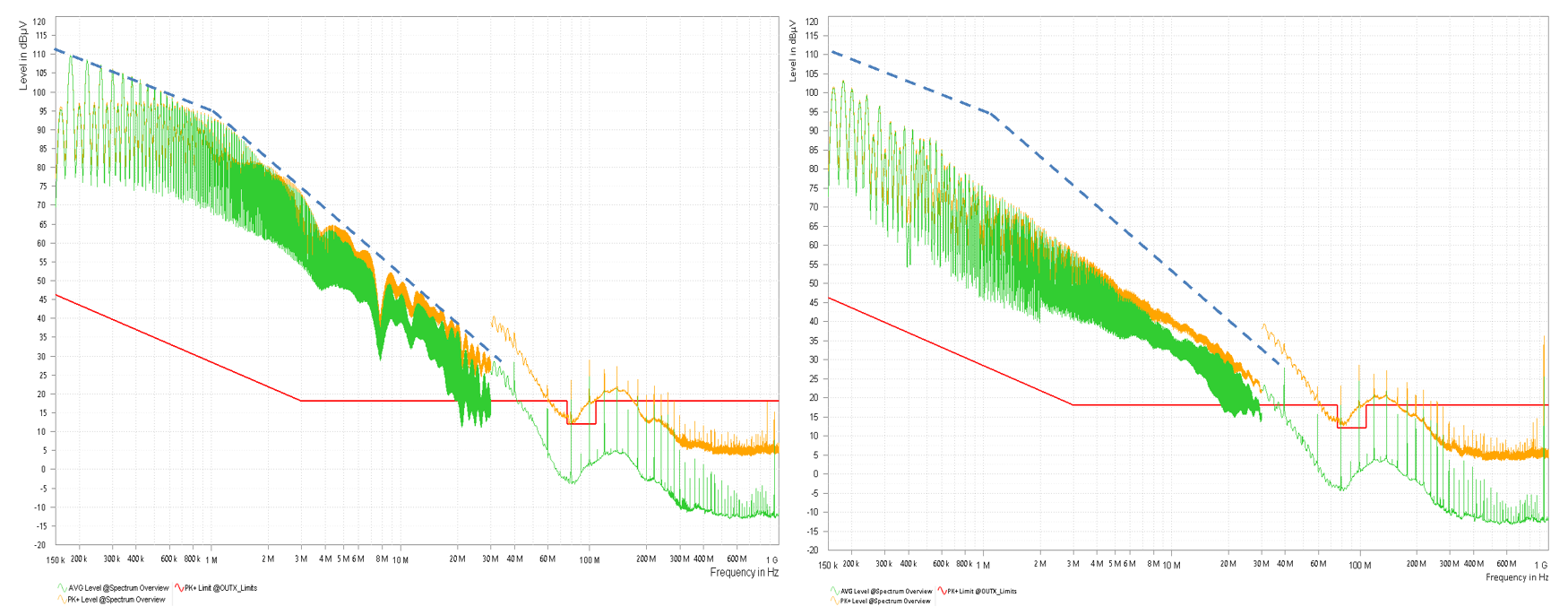

左圖顯示壓擺率為 180V/us 時測量的發射。右圖顯示壓擺率為 20V/us 時的發射。壓擺率較快的發射顯著高于壓擺率較慢的發射。右圖中的虛線（較慢的壓擺率）重現了較快壓擺率發射的包絡。400kHz 至 4MHz 頻段的發射降幅約為 20dB 量級。

由 DRV8363-Q1 驅動的無刷電機的輻射發射中可看到類似的效果。下圖展示 BLDC 電機在 48V 電源電壓下運行時的兩個頻譜。左圖中，驅動器級 MOSFET 的柵極電流設置為 250mA（充電）和 500mA（放電），從而實現相對較快的壓擺率。右圖中，柵極電流減小，導致轉換速度變慢，發射特性如預期得到改善。

因此，雖然快速轉換有利于降低功率耗散并可簡化熱設計，但在電磁兼容性方面，較慢的壓擺率更為理想。設計人員將通過考慮總體系統（包括散熱措施和減少排放的最佳實踐）來找到平衡。
