4.3 實驗結果顯示 PWM 期間壓擺率對晶體管溫度的影響
實驗結果支持 12V 和 48V 電源條件下壓擺率與熱功率耗散之間的理論關系。測試條件是 PWM 開關頻率為 20kHz，占空比為 50%。12V 器件的負載為 3Ω，與 1mH 電感串聯，仿真在 24W 下運行的電機。對于 48V 器件，負載為 48Ω，與 1mH 電感串聯，同樣仿真在 24W 下運行的電機。得到的測量結果如表 4-1 所示，并在圖 4-4 中繪制。
表 4-1 溫升與壓擺率的實驗測量結果
| 器件 | (V) | 壓擺率設置 (V/us) | 溫升 (C) |
|---|---|---|---|
| DRV8245 | 12 | 20 | 13.5 |
| DRV8245 | 12 | 26 | 12.7 |
| DRV8245 | 12 | 50 | 7.8 |
| DRV8263 | 48 | 19 | 30.8 |
| DRV8263 | 48 | 94 | 14.6 |
| DRV8263 | 48 | 180 | 12.7 |

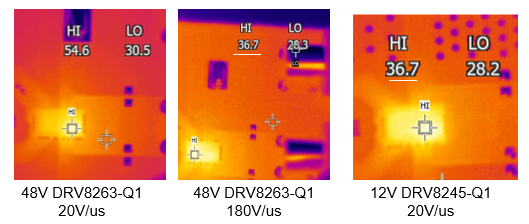

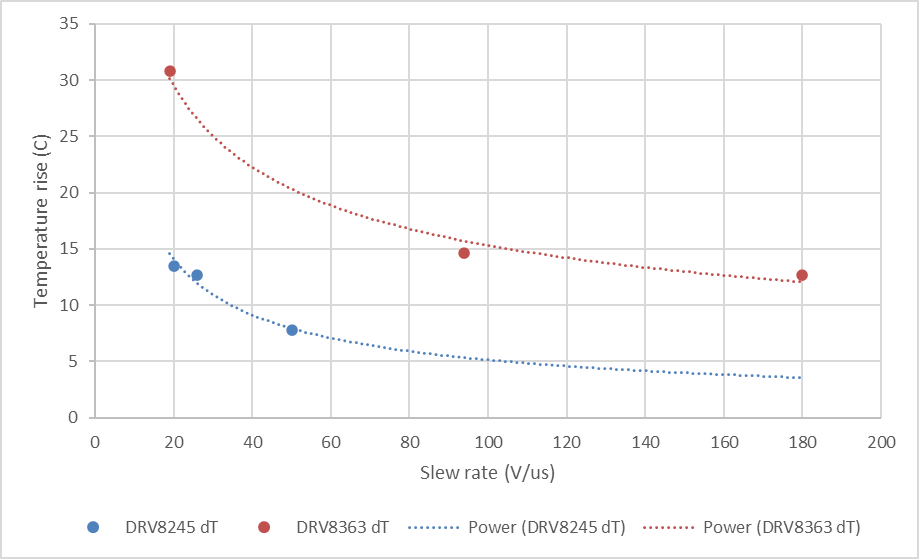

圖 4-4 器件溫升與壓擺率間的關系（12V 和 48V 器件）圖 4-5 中的熱成像圖展示了電源電壓、壓擺率與溫升之間的關系。電源電壓為 12V 且壓擺率為 20V/us 時，溫升約為 9C。在相同的壓擺率下，48V 電源的溫升約為 24C。為降低溫升，可以增加 48V 電源的壓擺率；在這種情況下，180V/us 的壓擺率可提供與電源電壓為 12V 且壓擺率為 20V/us 時相同的溫升。
圖 4-5 驅動器溫度比較（48V 和 12V）這些測量的條件如表 4-2 所示。
表 4-2 熱性能和 EMC 測量的測試條件
| 器件 | 占空比 | 頻率 | VM | 負載 |
|---|---|---|---|---|
| DRV8245-Q1 VQFN-HR | 50% | 20kHz | 12V | 3? + 1mH |
| DRV8263-Q1 VQFN-HR | 50% | 20kHz | 48V | 48? + 1mH |
