齊納二極管還可用于保護數據線免受過壓事件影響?？刂破骶钟蚓W(wǎng) (CAN) 總線有兩條數據線：CANH 和 CANL。在隱性狀態下，兩條線都偏置到約 2.5V。在顯性狀態下，CANH 將升高 1V 至大約 3.5V，而 CANL 將降低 1V 至大約 1.5V，因此在兩條數據線之間會產生大約 2V 的差分信號。ISO 11898 標準規定 CAN 數據線的總線電壓范圍為 -2V 至 7V，但 CAN 收發器的額定共模電壓通常要寬得多。例如，TI CAN 信號改善功能 (SIC) 收發器 TCAN1462-Q1 的最大數據速率額定值為 8Mbps，CANH 和 CANL 引腳的絕對最大電壓額定值為 +/- 58V。在本例中，我們將尋找齊納二極管來驗證電壓是否保持在 58V 以下。對于 CAN-SIC，建議的最大總線電容小于 6pF。

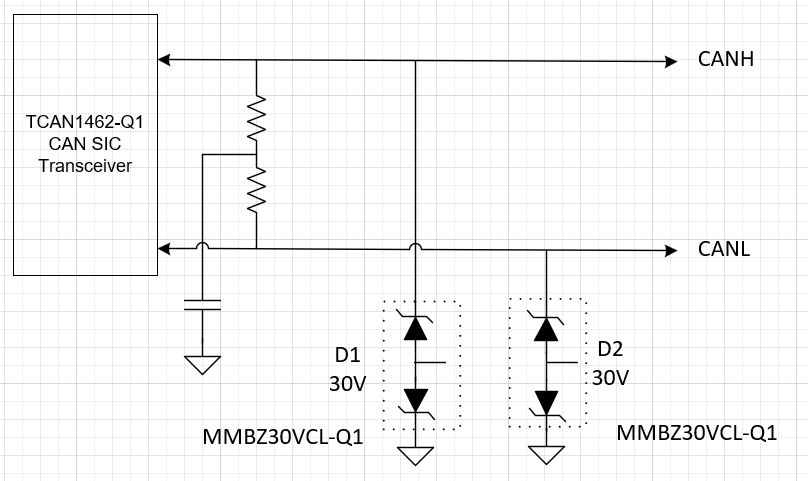

所選的齊納二極管為 MMBZ30VCL-Q1，其工作電壓為 30V，最大擊穿電壓為 34.8V，接觸 ESD 為 30kV，采用 SOT23 封裝。MMBZ30VCL-Q1 的兩個內部二極管都具有 4.5pF 的典型電容。采用雙向配置連接時，每條線路的額定電容為 4.5pF / 2 = 2.25pF。圖 6-6 顯示了典型電路實現。
