在此例中，選擇了通過 24V 輸入源生成 15V 系統電源軌的首選齊納二極管。圖 6-1 顯示了使用齊納二極管進行電壓調節的示例。以下計算概述了選擇齊納二極管 (D)、確定串聯輸入電阻 (R1) 的大小以及驗證未超過齊納二極管額定值的注意事項。該串聯電阻用于限制流入器件的齊納電流 Iz。

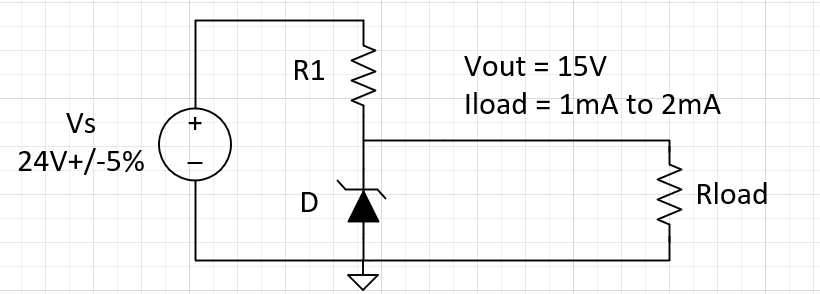

圖 6-1 電壓調節齊納應用示例

在此例中，所需的負載條件是 15V 電源軌，最小電流消耗和最大電流消耗分別為 1mA 和 2mA。該電路用于環境溫度高達 55°C 的環境中?？紤]使用 TI 15V 齊納二極管 BZX84WC15V，分析其對于該電路的適用性。BZX84WC15V 具有 15V 標稱齊納電壓，容差為 ±5%，最大功率耗散為 360mW，最大 IO 電容為 80pF，在 SC70-3 封裝中的最大漏電流為 0.03μA。

如圖 6-2 所示，該齊納二極管的齊納電壓與齊納電流間的關系曲線相對平坦。設計 5mA 的額定齊納電流時，處于齊納電流安全工作范圍內。我們可以估算出 5mA 處的標稱齊納電壓約為 15V。

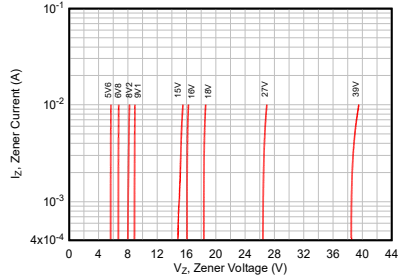

圖 6-2 T_A = 25°C 時 BZX84WC15V 齊納電流與齊納電壓間的關系

計算標稱串聯電阻器值 R1：

要計算齊納二極管中耗散的最大功率，我們必須首先使用公式 3 計算電路中的最大預期齊納電流 Iz,max。

最大齊納電壓也會隨溫度而變化。標稱齊納電壓 +/–5% 的額定值僅適用于 25°C 室溫條件。對于 BZX84WC15V，器件的溫度系數 (S_Z) 為 +13mV/C。V_Z,max@25C 為 15.75V。下面的公式4 和 5 用于計算 55°C 下的估計最大齊納電壓。

齊納二極管最大功率耗散 Pz,max@55C 可以通過將 Vzmax@55C 乘以 Iz,max 計算得出，如下面的公式6 所示。

接下來，我們將使用圖 6-3 檢查電路中的最大齊納功率耗散是否超過 55°C 環境溫度下的 BZX84WC15V 功率耗散額定值。在 55°C 環境溫度下，標稱 360mW SC70 封裝功率耗散降額約 75%。這相當于在 55°C 環境下的額定功率為 270mW，足以超出我們的 162mW 要求。

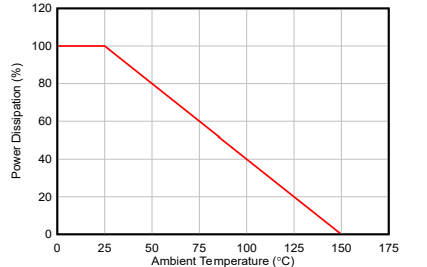

圖 6-3 BZX84WC15V 功率耗散在不同溫度下的降額

最終設計值如圖 6-4 所示。在此應用中，可以使用 BZX84WC15V。

圖 6-4 電壓調節電路設計值
