1 簡介

構建二極管的最簡單方法之一是使用 PN 結。簡單 PN 結是各種類型二極管的構建塊，每種二極管都適用于不同的電路保護應用。此 PN 結正是產生“雪崩”或齊納二極管的原因。同一構建塊所使用的其他二極管類型包括 ESD 和 TVS 二極管、開關二極管、整流器等。由于系統的保護要求不同，它們都具有優于另一種的優勢。每種類型的二極管的制造和結構也各不相同，目的是為了優化系統內所需的關鍵性能參數，從而防止發生不必要的瞬態事件。例如，數據線保護需要低電容，因此在此場景中需要以可優化二極管的結電容以及其他參數的方式構建二極管。同樣，TVS 二極管的結構與齊納二極管相同，但是可以優化裸片面積和其他因素，以使 TVS 能夠在用例中吸收更高的瞬態能量。本文重點介紹了主要用于電力線的齊納二極管，由此優化 IEC61000-4-5 中定義的長瞬變以及直流電壓調節。在后續章節中，我們將介紹如何構建齊納二極管來支持此類用例，以及 TI 獨特的齊納管支持的其他用例。

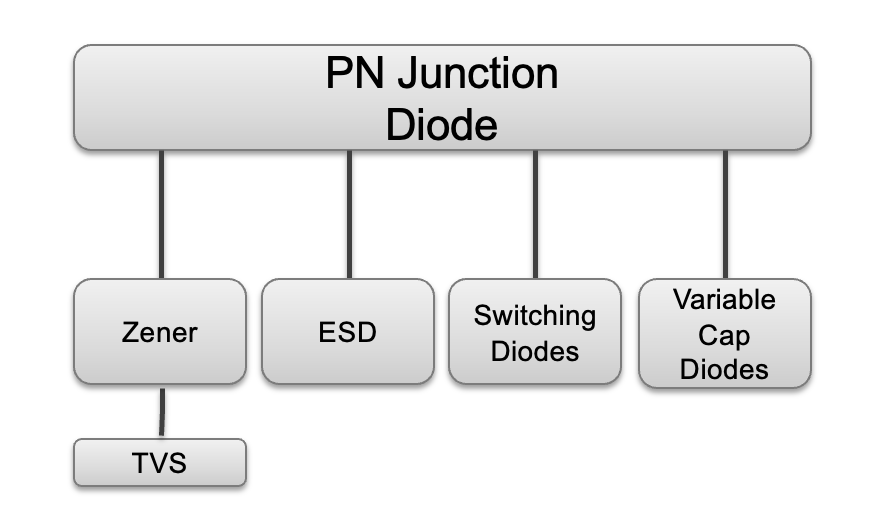

圖 1-1 PN 結二極管類型.
