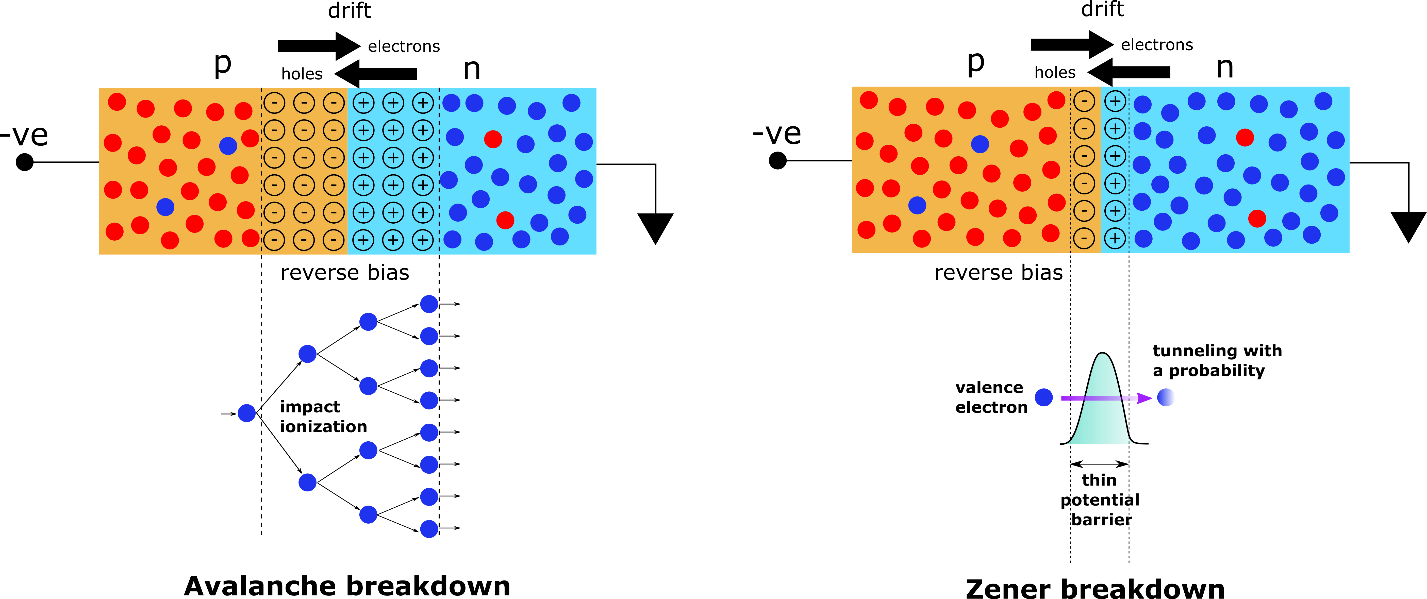

當 PN 二極管受到高于擊穿電壓 (V_Z) 的反向偏置時，二極管可以傳導大量電流。或者，在反向偏置條件下強制固定電流通過二極管時，PN 二極管可以將電壓保持在 V_Z。PN 二極管的這種行為可以在寬電流范圍內提供固定電壓鉗位，并可用作粗略電壓基準或電壓鉗位以實現電路保護。有兩種主要的物理現象會導致 PN 二極管擊穿，即雪崩擊穿和齊納擊穿，如圖 2-2 所示。無論擊穿機制如何，市售二極管都稱為“齊納”二極管。

雪崩擊穿由耗盡區中的高能電子產生的碰撞電離引起。每個進入耗盡區的電子都可以成倍增加并生成指數級增加的電子孔對，當反向偏置中的偏置為 V_Z 或更高時，這些電子孔對會導致電流突然增加。齊納擊穿是由于在極高的結電場下價電子從 p 區通過硅帶隙從 n 區穿過而導致的。對于在 p 型和 n 型區域中重度摻雜的 PN 二極管，通常會發生齊納二極管擊穿。雪崩擊穿通常發生在較高的電壓 (>6V) 下，而齊納擊穿主要發生在較低的偏置（約 2-5V）下。只要 PN 二極管未因電流過大而發生熱擊穿，這兩種擊穿現象都是可逆的。
