ZHDA026 January 2026 BZX84C15V
通過將 p 型摻雜劑擴散到 n 型基板可以在晶圓中制造 PN 二極管,反之亦然。圖 3-1 展示了從 n 型基板 (i) 開始的簡單晶圓制造流程。接下來,可以沉積一個可選的 n 型層,以控制與基板 (ii) 不同的 n 層的電阻率。p 型層可通過摻雜劑直接擴散法或通過 (iii) 中所示的離子注入法制備而成。通常,光掩模用于通過光刻法有選擇地定義 p 型區域。最后,金屬觸點沉積在 p 型和 n 型區域,以完成晶圓制造。將觸點保持在晶圓的頂部和底部,如 (iv) 所示,可提供垂直 PN 二極管,而將晶圓頂部的 n 型層通過 n+ 區域接觸可產生橫向 PN 二極管。通常,分立式二極管產品中使用垂直二極管以提高成本和工作面積的利用率,而橫向二極管適用于集成電路,以便于布線以及與 CMOS 或模擬集成設計互連。p 型和 n 型區域、掩模布局和器件幾何形狀的工藝參數經過精心設計,可達到穩定的擊穿電壓、更低的漏電流和更低的電容。

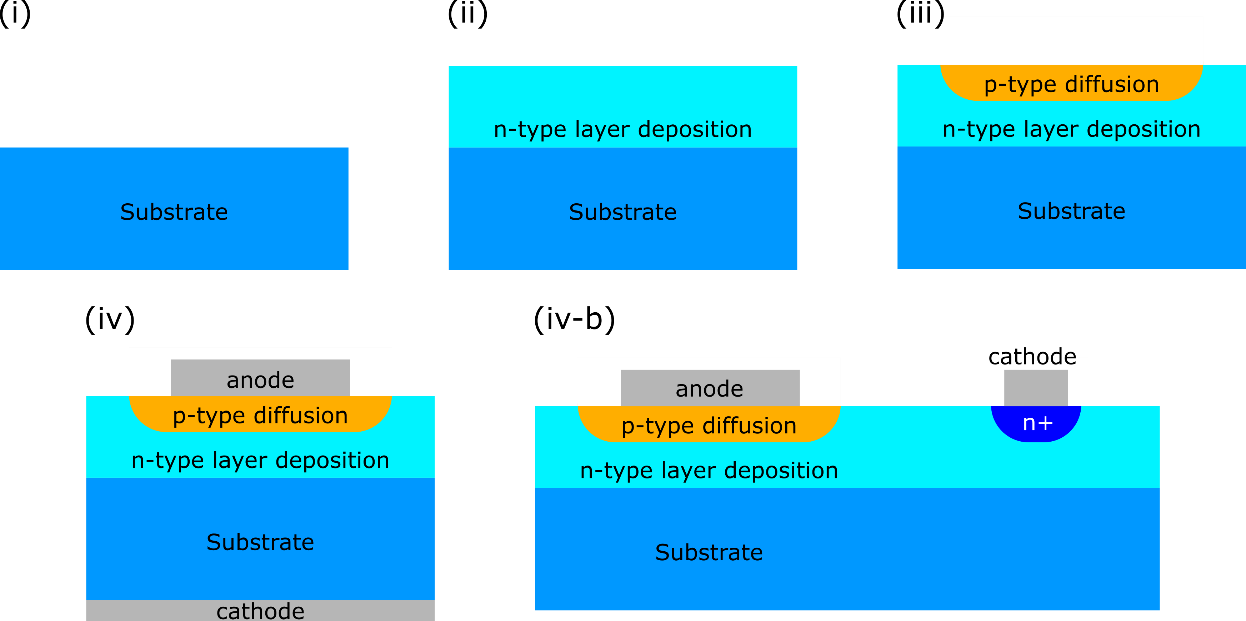

圖 3-1 簡單 p-n 二極管制造流程
