4 為什么選擇 TI 齊納二極管？

雖然齊納二極管的特性有限，但每種二極管都會對系統產生影響。您已經了解了所有這些參數，以下部分重點介紹了三個參數，闡述其重要意義，以此舉例說明 TI 的齊納二極管何以在 齊納二極管市場中脫穎而出。

直流電壓調節是齊納二極管的一個非常典型的用例，如前所述，總功率耗散 P_D 會隨著您從各種可用封裝中的選擇而變化。通過優化齊納 P_D，可以讓更高的齊納電流通過二極管，同時仍精確調節受保護線路上的齊納電壓。有幾個因素會影響二極管的最大功耗，例如焊盤布局的尺寸，焊盤可以作為齊納二極管的散熱器。然而，在二極管內部，正確設計的引線框至關重要，因?yàn)闊嵝阅艿念愃圃蚺c P_D 直接相關。除了設計之外，引線框的材料組成還有助于提高功率耗散性能。TI 采用流行的 SOT-23 封裝的齊納管對這兩個變量進行了優化，使 BZX84Cx 系列齊納管實現了業界卓越的功率耗散。如下面的表 4-1 所示，TI 的 SOT-23 齊納二極管的功率級別在類似封裝中躋身行業前列，并且還可實現較大封裝（如 SOD123）中的 P_D 級別。請參閱為何在大功率應用中使用 TI 齊納二極管，了解詳情，以及如何在各種應用中改進客戶系統。

V_Z 的齊納穩定性最終是齊納二極管在所有應用和用例中最關鍵的性能指標。我們此前已在本應用手冊中了解到，V_Z 在給定齊納電流 I_Z 下定義，對于大多數通用齊納二極管，實現穩定 V_Z 所需的電流處在毫安范圍內。對于壁式供電的大多數終端設備，此電流大小很容易實現，但對于電池供電類電子設備，I_Z 最好在微安范圍內。在這些低齊納電流條件下，通用齊納管可能會變得不穩定，并導致齊納電壓出現較高波動。用戶在這些條件下觀察到的現象稱為“齊納噪聲”現象，即二極管進入和退出雪崩擊穿，從而導致電壓調節不穩定。圖 4-1 展示了這種不穩定性的示例，其中競爭對手的齊納二極管在該低電流負載條件下表現出高振鈴。不過，TI 的齊納二極管經過設計和制造，即使在 I_Z 電流低至 50μA 時也能盡可能地降低這種不穩定性，因此它們成為許多電池供電應用和一般電壓調節的首選。低噪聲齊納二極管應用手冊對此進行了更詳細的說明。

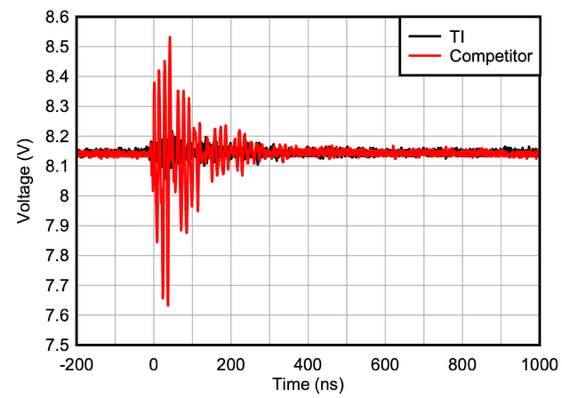

圖 4-1 TI 的 BZX84C8V2 與競爭產品在 500μA I_Z 下的比較

設計人員還需要注意的一個參數是反向漏電流 I_R。如本文前面所述，它定義了二極管的靜態電流，較高的 I_R 會轉化為不必要的功率損耗。在許多情況下，TI 齊納二極管的 I_R 是競爭對手齊納二極管的一半，因此對于給定的線路電壓，與功率損耗的一半成正比。下面的表 2 顯示了這種比較。在電池供電型應用中，最大限度地減少漏電對于延長電池壽命始終至關重要。此外，如果這些電池長時間存放在倉庫中并處于高溫狀態，功率損耗會增加，選擇 TI 的低漏電二極管將變得更加重要。
