6.3 TVS 二極管
當需要兩種過壓鉗位時，通常選擇 TVS 二極管，并且必須保護系統免受較高功率浪涌事件的影響。因此，TVS 二極管的額定功率通常高于齊納二極管或 ESD 二極管。最近，USB 電力輸送 (USB PD) 標準將額定功率提高到 100W 以上。符合 USB PD 3.1 規范的 USB Type-C 連接器現在可以提供高達 240W（48V、5A）的功率，此功率范圍現在稱為擴展功率范圍 (EPR)。之前的 USB PD 規范限制為 20V 總線電壓，而 USB PD 3.1 EPR 支持高達 48V 的電壓電平。從額定電壓和功率方面來說，這都需要使用額定值更高的 TVS 二極管。TVS5200 是一款單通道 TVS 二極管，采用小型 DFN 封裝，具有 52V 工作電壓、58.8V 鉗位電壓、20A 浪涌額定值以及 +/-15kV 空氣間隙放電 ESD 額定值。TVS5200 是 USB PD 3.1 EPR 應用的首選方案。圖 6-8 顯示了典型電路實現。

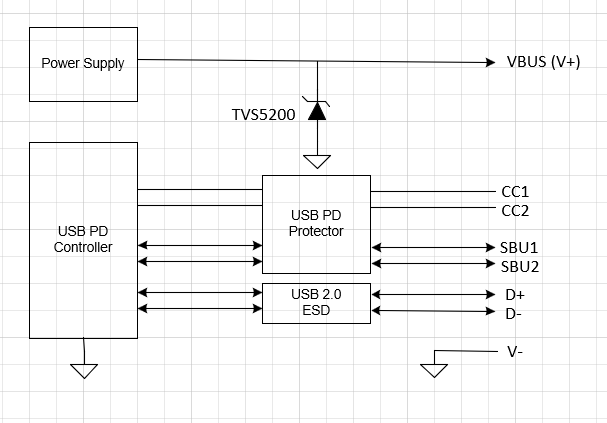

圖 6-8 USB EPR 典型應用電路
