ZHCSEH1C April 2014 – June 2025 DRV2625
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

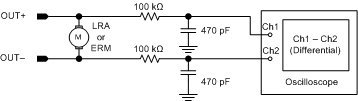

為了采集典型特性部分中顯示的圖表,使用了以下一階 RC 濾波器設置,但圖 6-1 中的波形除外,采集該波形未使用任何輸出濾波器。由于在所有模式下都存在輸出 PWM 調制,因此在示波器上查看輸出信號時需要使用濾波器。保持濾波器的有效阻抗不得過低,否則可能會影響閉環和自動共振跟蹤功能。因此,TI 建議將此濾波器用于輸出測量。大多數示波器的每條通道上都有 1MΩ 的輸入阻抗,因此,在測量振幅時由于濾波器的分壓器效應會產生約 1% 的損耗。
圖 6-1 測試設置
