ZHCAAK9A November 2018 – August 2021 AFE7684 , AFE7685 , AFE7686
5.6 5G 射頻中繼器用例 (2T2R 1/2 FB)
5G 射頻中繼器用例類似于 FDD 操作，因?yàn)橐粚?ADC 路徑需要處理來自基站的信號。TX (DAC) 路徑和額外的一條或兩條 ADC 路徑用于同時將接收到的信號重新傳輸出去。因此，需要分配額外的 ADC 路徑作為專用反饋路徑。由于反饋路徑應支持 600MHz 帶寬，因此復雜數據流的采樣率是上行鏈路數據路徑采樣率的兩倍。使用與上行鏈路路徑相同的 JESD 模式可將 SERDES 通道速率提高兩倍。
上行鏈路路徑有兩個選項，如下表所示。案例 1 顯示了 JESD TX 內核中的異構 SERDES 用例。案例 2 顯示了接收路徑中的同構 SERDES 用例。
對于 2T2R2FB 用例，案例 1 需要 16 個 SERDES 通道，而案例 2 使用 14 個 SERDES 通道。
表 5-6 適用于寬頻譜的 2T2R 2FB
| 設計選項 | 案例 1 | 案例 2 | ||
|---|---|---|---|---|
| JESD 模式 | SERDES 通道速率 | JESD 模式 | SERDES 通道速率 | |
| 上行鏈路 | 44210 (/2RX) | 7.5Gbps | 24410 (/2RX) | 15Gbps |
| 下行鏈路 | 84111 | 7.5Gbps | 84111 | 7.5Gbps |
| 反饋路徑 | 22210 (/1FB) | 15Gbps | 22210 (/1FB) | 15Gbps |
| SERDES 通道數 | 16 | 14 | ||

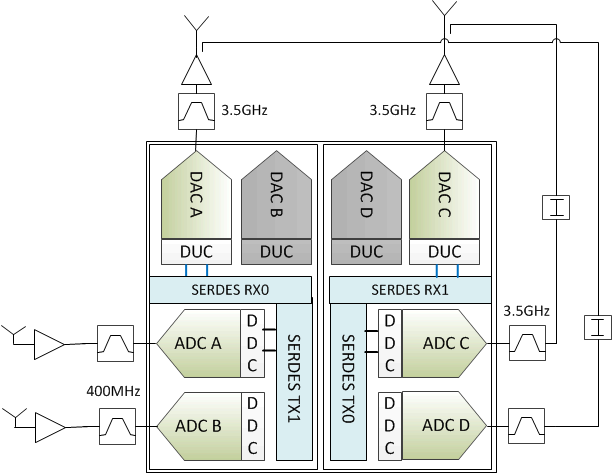

圖 5-3 射頻中繼器的 2T2R2FB 配置
