對于支持高達 600MHz 寬帶頻譜的光中繼器用例，下行鏈路路徑需要為每條 TX 路徑使用四個 SERDES 通道。84111 的 JESD 模式將可滿足此要求。上行鏈路路徑可以使用 44210 或 24410 模式。如前所述，44210 與 TX 路徑的 SERDES 通道速率相同，為 7.5Gbps。24410 將使 SERDES 通道速率加倍，此過程需要 FPGA 的 15Gbps 支持。

已經討論過的 5G 用例主要是 TDD 操作。對于 TDD 操作，用戶無需為反饋路徑考慮額外的 SERDES 通道。AFE76xx 支持根據 GPIO 信號（RXTDD 和 RXFBSW）在 RX 和 FBRX 模式之間進行“動態轉換”。在 RX 模式下，JESDTX 邏輯處理兩個采樣率較低的數據流。以光中繼器案例 1 為例，基帶采樣率將為 368.64MHz，并且來自兩條 ADC 路徑的兩個復雜數據流占用四個 SERDES 通道。如果觸發 FBRX 模式，則一條 ADC 路徑設置為非活動模式，并且只有一條路徑以較低的抽取率激活。FBRX 需要為此應用支持達 737.28MHz 的采樣率，因此抽取率從 8 降至 4。復雜數據流的采樣率提高兩倍時，將占用所有激活的 SERDES 通道。在此操作中，無需更改 SERDES 通道速率。

如下表所示，使用更高的 SERDES 通道速率可將板載 SERDES 通道的數量減少兩個。當然，F(xiàn)PGA 應能支持兼容的 SERDES 通道速率模式。

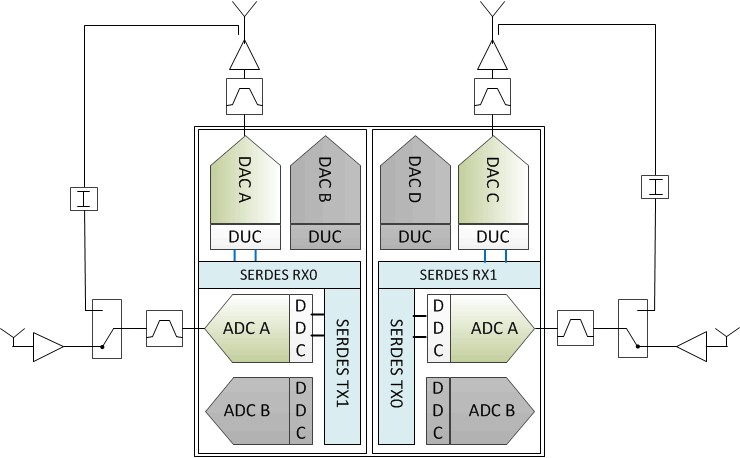

圖 5-1 2T2R2FB TDD 配置

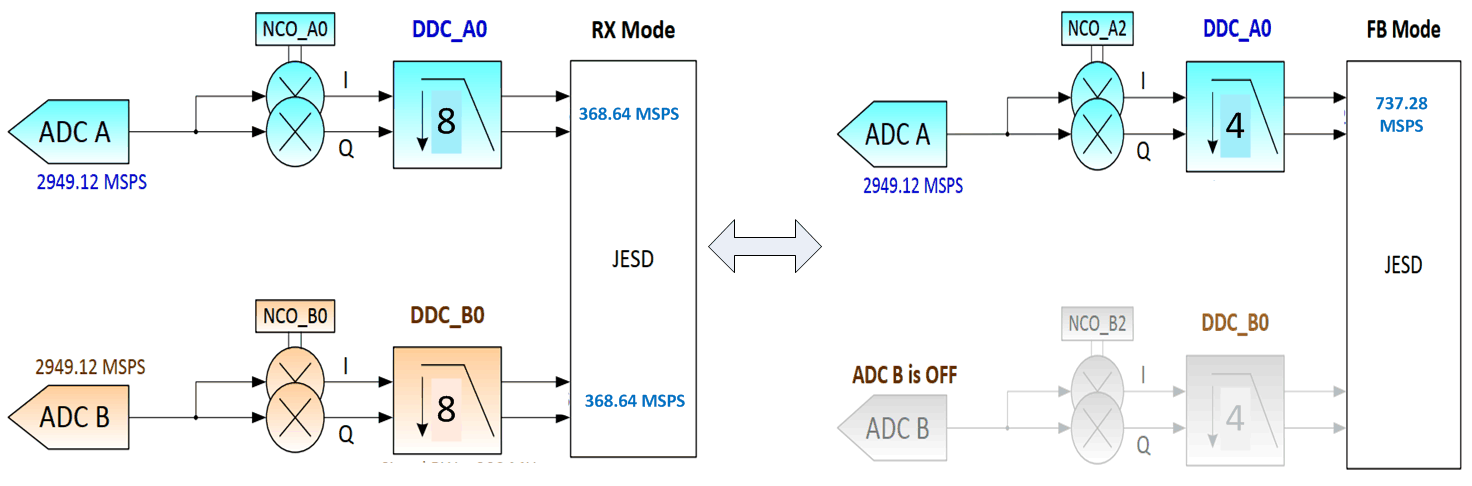

圖 5-2 RX 至 FBRX 動態轉換
