2.1 TSW4086 EVM 設置
TSW4086 具有一個板載 AFE76xx 器件。LMK04610 采用雙環路 PLL，提供具有極低時鐘抖動且符合 JESD204B 標準的時鐘。第一個 PLL 鎖定到頻率為 122.88MHz 的板載 VCXO。第二個 PLL 鎖定到幾 GHz 的時鐘，并生成 AFE76xx 器件和 FPGA 的參考時鐘。AFE76xx 中的內部 RF PLL 為片上數據轉換器合成了一個低噪聲 9GHz 或 6GHz 時鐘，并將一個分頻時鐘提供給 SERDES PLL 作為參考時鐘。
TSW14J56 或 TSW14J57 用于捕獲 ADC 輸出數據或?qū)?shù)據饋送到 DAC。LMK04610 還為 TSW14J5x 上的 FPGA 提供參考時鐘和 SYSREF 信號。
LMK04610 特性包括：
- 低抖動雙環路 PLL 架構
- JESD204B 支持
- 8 個頻率組中的 10 個差分輸出時鐘
- 2 個選擇性參考時鐘輸入
- <1W 典型功耗

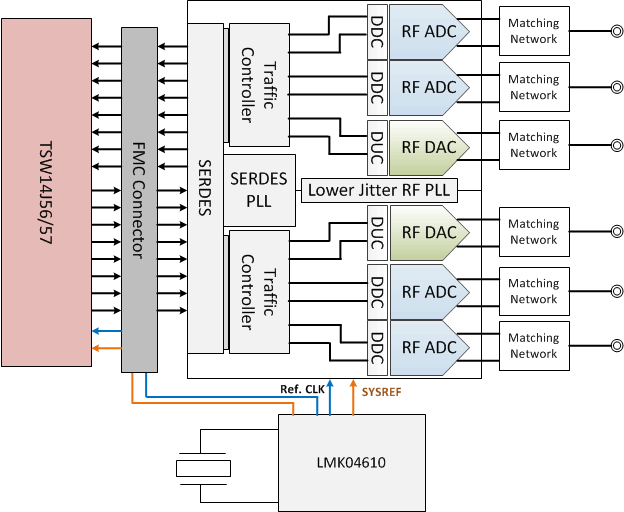

圖 2-2 TSW0486 EVM 測試設置
