1 引言

電信行業努力擴大無線網絡的覆蓋范圍和容量。熱門常用技術包括中繼器系統和小型蜂窩。

中繼器系統通常用于蜂窩網絡邊緣，或因基站太遠而無法獲得足夠強覆蓋的區域，或因某些障礙而無法在基站與服務區之間確保獲得良好視線的區域。中繼器系統接收來自基站的微弱信號，然后將信號放大后重新傳輸，或執行反向通信所需的信號處理。添加的中繼器有效地擴展了蜂窩網絡的覆蓋范圍。通過空氣從基站接收射頻信號的中繼器被稱為射頻中繼器。光中繼器則是通過光纖電纜與基站進行通信的。

小型蜂窩是具有較低傳輸功率和較小覆蓋范圍的接入點。一個宏蜂窩下能夠部署多個小型蜂窩。添加小型蜂窩可擴展覆蓋范圍并增加蜂窩容量。根據覆蓋范圍和發射功率的不同，小型蜂窩可分為毫微微蜂窩、微微蜂窩、微蜂窩。為了解決容量問題，預計將在 5G 網絡系統中廣泛使用小型蜂窩。

5G 網絡系統標準討論了寬度可達 1GHz 的超寬帶頻譜。當電信行業計劃在 2019 年首次部署 5G 網絡時，經常會討論支持中間帶寬（比如 100MHz 至 200MHz）的系統。若要最終成為主流無線網絡，5G 系統還有很長的路要走。在 4G 向 5G 過渡期間，4G 將與 5G 共存。無線網絡系統不可避免地需要支持窄譜和中譜以及超廣譜。

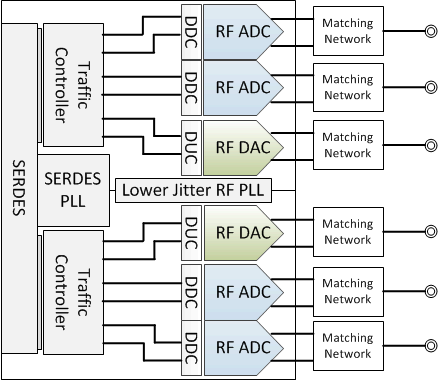

圖 1-1 具有集成射頻采樣 ADC 和 DAC 的 AFE76xx

TI 的射頻采樣數據轉換器器件（AFE76xx 系列）在一個芯片中集成了四個 DAC 和四個 ADC，每個 DAC 和 ADC 對具有兩個獨立的 SERDES（串行器/解串器）內核。DAC 和 ADC 采用直接射頻采樣技術。這項技術采用嵌入式數字 NCO（數控振蕩器）和各種用于采樣率轉換和帶外濾波的數字濾波器，使單個器件能夠靈活地支持不同帶寬的不同射頻頻段。AFE76xx 采用串行化和反串行化 (SERDES) 邏輯來處理具有不同采樣率的多個數據流。來自多條接收路徑的數據被有效地封裝在數量有限的高速串行數據通道中。在 SERDES 接收器的另一側，串行數據被解包成一個具有較低采樣率的多位并行數據流。這些特性使 AFE76xx 非常適合具有不同設計和用例要求的可擴展系統設計。

AFE76xx 特性包括：

• 集成 14 位 DAC 和 ADC
• 用于上變頻和下變頻的數字 NCO
• 用于內插和抽取處理的數字濾波器
• 8 個獨立的 SERDES 通道用于 DAC 和 ADC 路徑，支持高達 15Gbps 的 SERDES 通道速率
• ADC 和 DAC 之間的異構或同構 SERDES 通道速率支持
• ADC 內核之間的異構或同構 SERDES 通道速率支持
