3.2 示例用例的系統方框圖
上一節介紹了從 2T2R 到 6T6R 系統的多個系統用例。盡管像 6T6RnFB 這樣的系統可能需要多個 AFE76xx 器件，但所有用例都可以使用一些基線配置來構建，比如
- 2T2R 或 2T2FB
- 2T4R
- 2T2R2FB
- 4T4R
圖 5 - 圖 9 顯示了如何使用一個或兩個基線配置來實現每個用例。在以下系統方框圖中，藍色 SERDES IP 表示高速接口，而橙色 SERDES IP 表示低速接口。

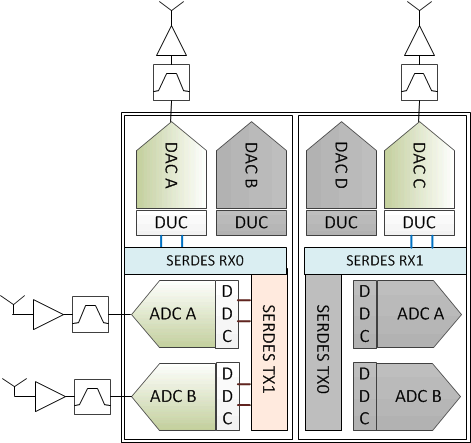

圖 3-1 2T2R 配置

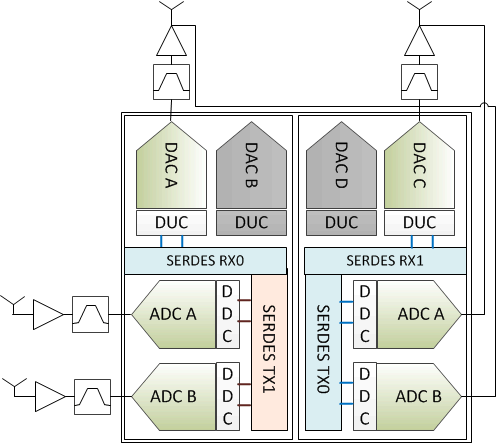

圖 3-2 2T2RnFB FDD 配置

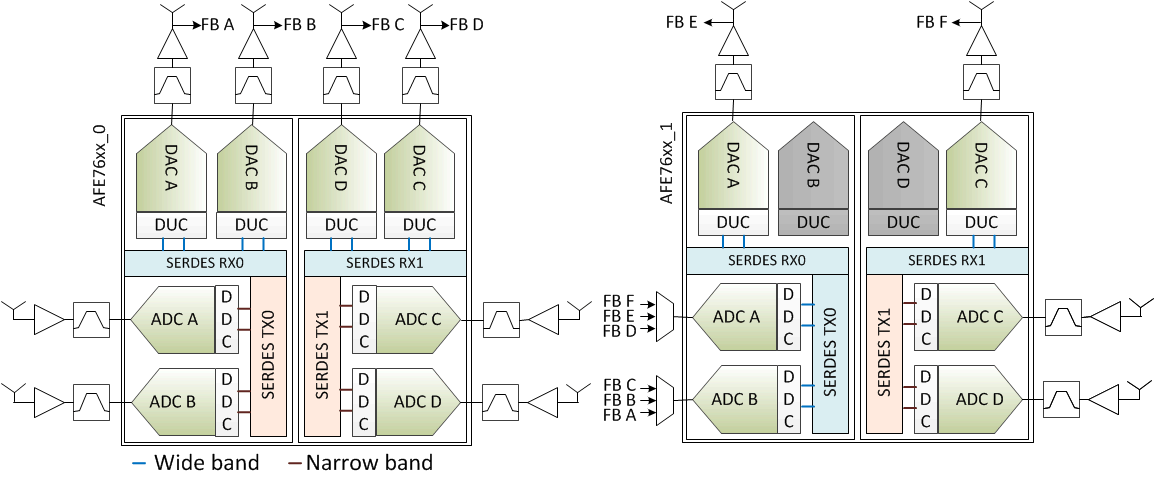

圖 3-3 4T4R2FB 系統案例 1

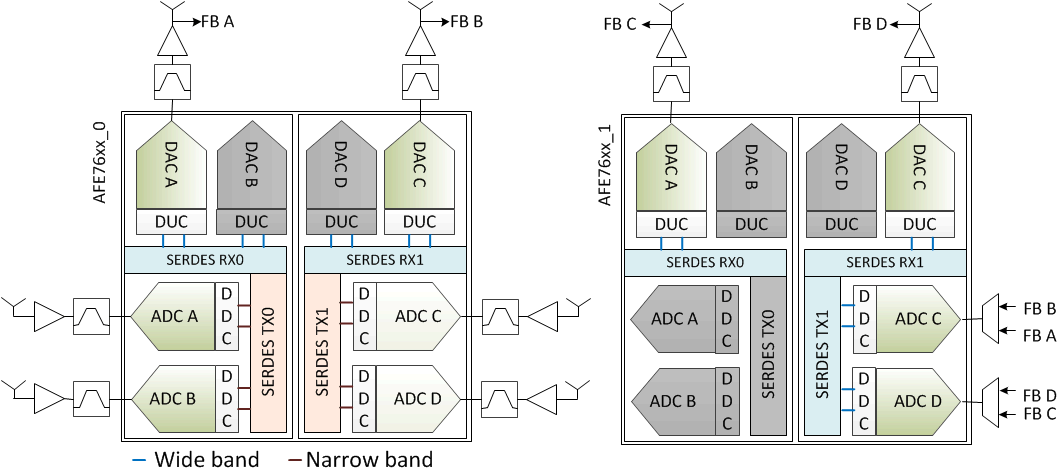

圖 3-4 4T4R2FB 系統案例 2

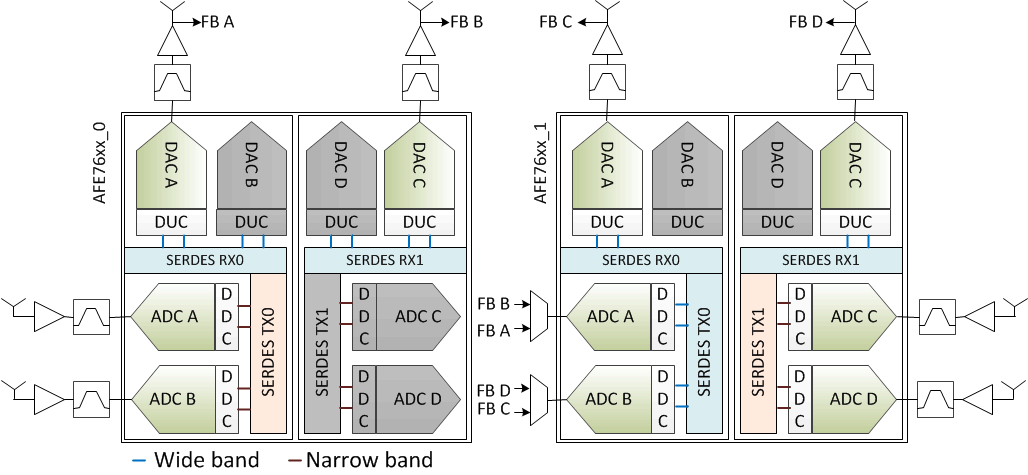

圖 3-5 6T6R2FB 方框圖在上述配置中，除 4T4R 外的所有 2TxRnFB 配置均可使用 TSW4086 TI 設計來實現。在下一節中，我們將介紹如何為每個目標應用實現具有兩個發送器的基線配置。
- 2T2R
- 2T4R
- 2T2FB
- 2T2RnFB
