7 直流/交流轉換器部分

直流/交流轉換器部分包含高側和低側驅動器 UCC27712，該驅動器是高壓、高速功率 Mosfet 和 IGBT 驅動器，具有獨立的低側和高端參照輸出通道。該驅動器具有專為自舉操作而設計的浮動通道，并且可在高達 +600V 的電壓下正常工作。該浮動通道可用于驅動最高工作電壓為 600V 的高側配置中的 N 溝道功率 MOSFET 或 IGBT。

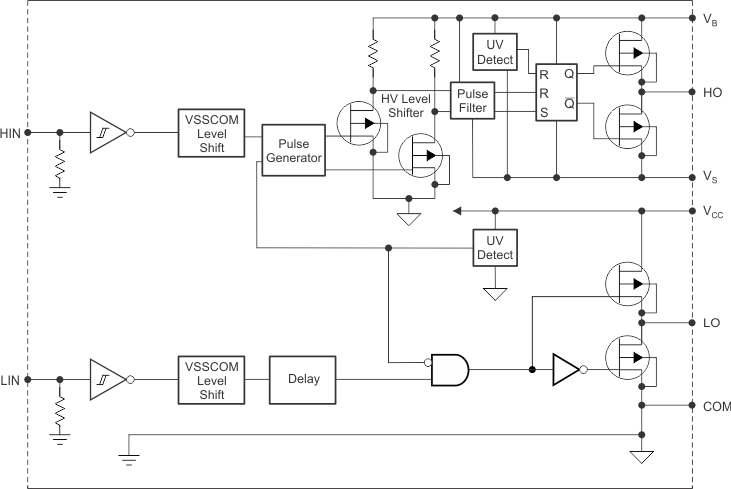

圖 7-1 所示為該驅動器的功能方框圖。自舉二極管位于驅動器外部，該器件可以處理高達 4A 的峰值電流。

電阻分壓器網絡按比例縮小電壓并通過精密整流器電路對其進行整流，從而將交流電壓反饋到 MCU 以實現閉環控制。精密整流器電路以高速精密差分放大器 INA143 和緊隨其后由雙電源 (±12V) 供電的 TL082 構成。經過整流和按比例縮小的正弦波被饋送到 MCU，以便對輸出電壓進行閉環控制。

負載電流感應是借助 ACS709 完成的，該器件是具有銅傳導路徑的精密線性霍爾傳感器集成電路。施加的電流流過銅傳導路徑，霍爾傳感器 IC 的模擬輸出電壓以線性方式跟蹤由施加的電流產生的磁場。根據過流輸入端（VOC 引腳）上的電壓可定義器件的過流故障閾值。當流過銅傳導路徑（在 IP+ 和 IP– 引腳之間）的電流超過此閾值時，漏極開路過流故障引腳將轉換為邏輯低電平狀態，還可用于關斷直流/交流部分和直流/直流部分的 PWM 脈沖，以提供針對負載過載和短路的保護。
