2 高頻逆變器 – 方框圖

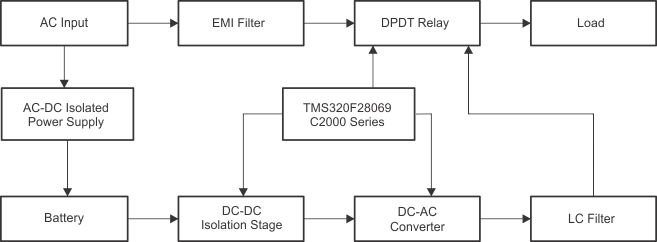

圖 2-1 高頻逆變器 –
方框圖本應用報告介紹了如何使用 TMS320F28069 實現直流/直流隔離和直流/交流轉換級。F2806x Piccolo? 系列微控制器將 C28x 內核和控制律加速器 (CLA) 的性能與高度集成的控制外設整合于低引腳數目的器件之中。該系列的代碼與以往基于 C28x 的代碼相兼容，并且提供了很高的模擬集成度。一個內部穩壓器實現了單電源軌運行。高分辨率脈寬調制器 (HRPWM) 模塊經過強化可實現雙邊沿控制（頻率調制）。
此外，新增了具有 10 位內部基準的模擬比較器，可通過與其直接相連來控制脈寬調制 (PWM) 輸出。模數轉換器 (ADC) 可在 0V 至 3.3V 的固定全標度范圍內進行轉換操作，并支持比率式 VREFHI/VREFLO 基準。ADC 接口已針對低開銷和延遲進行了優化。上述特性使得 F2806x Piccolo 成為處理高頻逆變器兩個級的理想之選。
高頻逆變器的主要模塊包括：
- 直流/直流隔離級
- 直流/交流轉換器部分
