1 基本變頻器概念

大體上有三種不同的逆變器技術：

• 帶有 50Hz 變壓器的逆變器
• 不帶變壓器的逆變器
• 帶有高頻 (HF) 變壓器的逆變器

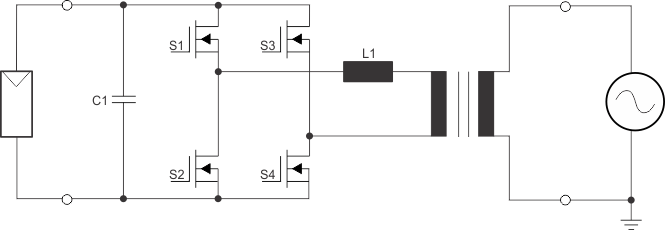

施加的直流電壓通過全橋 (S1...S4) 轉換為 50Hz 交流電壓。然后，該電壓通過 50Hz 變壓器傳輸，隨后饋送到公共電網。

• 優勢：
  • 組件數量減少了，因此具有高度的可靠性
  • 通過直流和交流側的電隔離實現安全機制
• 劣勢：
  • 高變壓器損耗導致效率低下
  • 較重且體積較大（例如，需要使用 50Hz 變壓器）

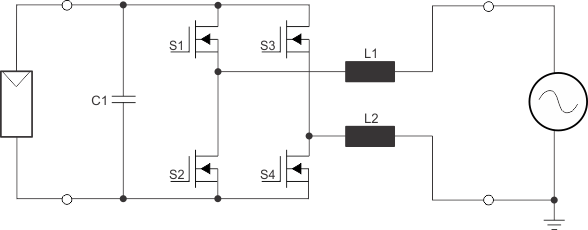

現有的直流電壓通過全橋 (S1...S4) 轉換為方波 50Hz 交流電壓，然后通過扼流圈 (L1+L2) 平滑為正弦波 50Hz 交流電壓，并饋送到公共電網。

• 優勢：
  • 沒有變壓器，因而結構緊湊，重量輕
  • 超高的效率（例如，無變壓器損耗）
• 劣勢：
  • 需要其他安全措施（殘余電流斷路器）。在某些國家/地區，直流側和交流側之間必須進行電隔離。
  • 復雜的雷電防護
  • 與必須接地的模塊不兼容

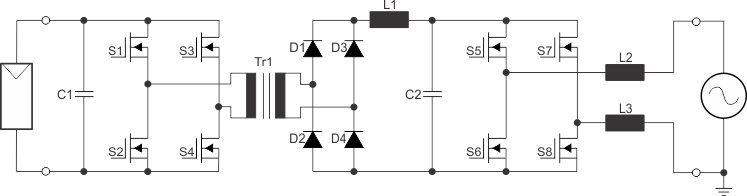

全橋 (S1...S4) 生成 40kHz – 50kHz 的高頻方波信號，該信號通過 HF 變壓器 (Tr1) 傳輸。橋式整流器 (D1...D4) 將方波信號轉換回直流電壓，并存儲在中間電路 (L1+C2) 中。然后，第二個全橋 (S5...S8) 產生一個 50Hz 的交流電壓，該電壓在饋送到公共電網之前，通過扼流圈 (L2+L3) 平滑為正弦波 50Hz 交流電壓。

• 優勢：
  • 緊湊輕巧，因?yàn)?HF 變壓器非常小巧輕便
  • 通過減少變壓器損耗實現高效率
  • 通過直流側和交流側之間的電隔離確保安全
  • 適用于所有模塊技術，因?yàn)榭梢詫⒛K接地（正極和負極）
