3 直流/直流隔離級 - 高頻逆變器
高頻逆變器的直流/直流隔離級的選擇取決于逆變器的 kVA 要求。適用于高頻逆變器的電源拓?fù)浒ㄍ仆?、半橋和全橋轉換器，因為兩個象限中都會運行磁芯，從而將功率處理能力提高到單個象限中轉換器（正激式和反激式轉換器）的兩倍。推挽和半橋需要兩個開關，而全橋則需要四個開關。通常，功率容量按照推挽、半橋到全橋的順序依次增加。

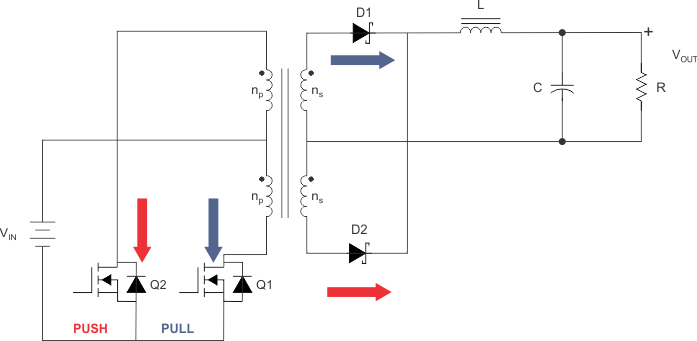

圖 3-1 推挽式拓?fù)?/span>大致說來，推挽式拓?fù)渚哂袃蓚€初級的正激式轉換器。初級開關交替為其各自的繞組供電。當 Q1 激活時，電流將流過 D1。當 Q2 激活時，電流將流過 D2。圖 3-1次級以中心抽頭的配置形式排列，如 所示。輸出濾波器具有 Q1 或 Q2 兩倍的開關頻率。傳遞函數類似于正激式轉換器，其中“D”是給定初級開關的占空比，這便是所謂“2X”的來源。當 Q1 和 Q2 均未激活時，輸出電感器電流在兩個輸出二極管之間分流。
正激式拓?fù)渖巷@示的變壓器復位繞組并非必要的，該拓?fù)淇梢宰詮?fù)位。
