• 總輸出功率 Po = (Vo + Vrl + Vd) Io

  其中，	Vo = 輸出電壓
  	Vrl = 繞組電阻引起的壓降
  	Vd= 輸出二極管的正向壓降
  	Io= 輸出電流

• 此配置的面積乘積如下：

  其中，	η = 全橋轉換器的效率
  	Kw = 窗口系數
  	J = 電流密度 (A/m2)
  	Bm = 磁通密度
  	Fsw = 開關頻率

• 初級匝數

  其中，	Ac= 磁芯面積
  	Vin（最大值）= 應用于全橋轉換器的最大輸入電壓

• 匝數比

  其中，	Vin 最小值 = 應用于全橋轉換器的最小輸入電壓
  	次級匝數 Ns = n x Np

• 電流 RMS 值

  	Isec = Io√Dmax
  	Ipri = n x Io
  其中，	Isec = 次級電流
  	Ipri = 初級電流

根據上述公式，可以計算出所需輸出功率的對應匝數，并且還可以找出給定磁芯面積的初級和次級電流的 rms 值。

該計算基于 1kVA 的要求，以電池輸入作為 EF32 磁芯中的輸入電壓 (12V)，并計算了初級和次級的相應匝數。

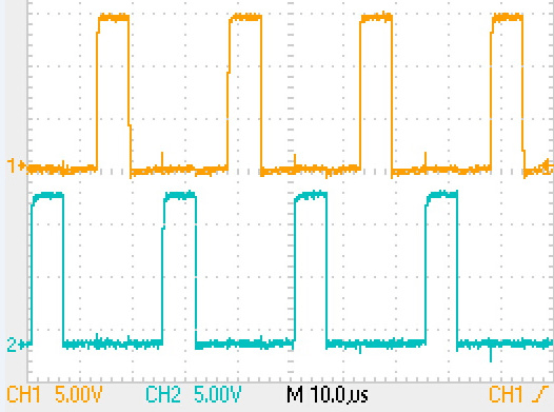

圖 5-2 全橋直流/直流轉換器的柵極驅動波形

Topic Link Label3.2.1為了最小化磁通走漏，如所述，可以使用全差分隔離放大器 AMC1100 來感測每個導通半部中的峰值電流。

AMC1100 是一款精密隔離放大器，通過高磁場抗擾度的二氧化硅 (SiO2) 隔離柵將輸出與輸入電路隔離。該隔離柵通過 UL1577 與 IEC60747-5-2 認證，可提供峰值高達 4250V 的電隔離。當與隔離電源配合使用時，此器件可防止高共模電壓線路上的噪聲電流流入本地接地端并干擾或損壞敏感電路。

在感應到峰值電流之后會針對每個相應的半部校正占空比，因此可以校正伏秒不對稱問題，從而最小化磁通走漏。
