TPS2585x-Q1 集成了兩個 USB 限流開關，因此可提供可調節的電流限值以防止 USB 端口過熱。TPS2585x-Q1 采用兩級電流限制方案，一個是典型電流限值 I_{OS_BUS}，第二個是次級電流限值 I_{OS_HI}。次級電流限值 I_{OS_HI} 是初級電流限值 I_{OS_BUS} 的 1.6 倍。次級電流限值是抗尖峰脈沖時間 t_{IOS_HI_DEG} 內的電流限制閾值，然后 USB 電源開關電流限制閾值會設置回 I_{OS_BUS}?？梢酝ㄟ^(guò)Equation9 來計算用于調整典型電流限值的電阻值。

Equation9.

該公式假設采用一個理想的無變化外部調節電阻器。若要將電阻容差考慮在內，首先根據容差規格確定最小和最大電阻值，然后在公式中使用這些值。電流限值和調節電阻器之間存在反比關系，因此使用 I_OS(min) 公式中的最大電阻值和 I_OS(max) 公式中的最小電阻值。表 10-3 列出了典型的 R_ILIM 電阻值。

對于常規應用，它可以將 ILIM 引腳直接短接至 GND，從而設置默認的 3.55A 電流限值，每個 USB 端口上的最大變化為 ±15%，從而遵循 Type-C 規范。TPS2585x-Q1 提供內置軟啟動電路，可控制輸出電壓的上升壓擺率，以限制浪涌電流和電壓浪涌。

次級電流限值 I_{OS_HI} 允許 USB 端口在瞬態過載情況下短時間拉出較大的電流，從而為 USB 端口特殊過載測試（如 MFi OCP）帶來好處。在常規應用中，一旦器件上電且 USB 端口未處于 UVLO 狀態，USB 端口電流限制閾值就會被次級電流限值 I_{OS_HI} 覆蓋，因此 USB 端口可以輸出高達 1.6 × I_{OS_BUS} 的電流，該電流通常持續 2ms。在經過抗尖峰脈沖時間 t_{IOS_HI_DEG} 之后，會通過 I_{OS_BUS} 將電流限制閾值設置回典型電流。次級電流限制閾值在經過 t_{IOS_HI_RST} 抗尖峰脈沖時間（通常為 16ms）之后才會恢復。如果浪涌電流高于 I_{OS_HI} 閾值，則電流限值會立即設置回 I_{OS_BUS}，無需等待 t_{IOS_HI_DEG}。

TPS2585x-Q1 通過將輸出電流限制為 I_{OS_BUS} 來響應過流情況，如前面的公式所示。當發生過載情況時，器件保持恒定的輸出電流，輸出電壓會相應地降低?？赡軙?huì)發生三種過載情況：

• 第一種情況是當器件通電或啟用時 USB 輸出出現短路或過載。可能存在浪涌電流，一旦該浪涌電流觸發大約 8A 的閾值，就會啟用快速關斷電路，用于在電流限制控制環路能夠響應前的 t_{IOS_USB} 內關閉 USB 電源開關（如圖 10-5 所示）。觸發快速關斷后，USB 電源開關電流感測放大器在此期間被過度驅動，并暫時禁用內部 N 溝道 MOSFET 以關閉 USB 端口。然后，電流感測放大器通過軟啟動恢復并改變輸出電流。如果 USB 端口仍處于過流狀態，則短路和過載會使輸出的對地電位接近零，并且電源開關會使輸出電流變至 I_{OS_BUS}。如果過流限制條件持續時間超過 4.1ms，則相應的 USB 通道進入斷續模式，關斷時間為 524ms，導通時間為 4.1ms。

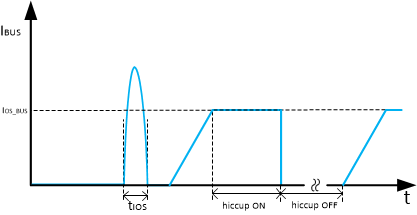

  圖 10-5 BUS 短路的響應時間
• 第二種情況是負載電流增加至高于 I_{OS_BUS}，但低于 I_{OS_HI} 設置值。該器件允許 USB 端口在 t_{IOS_HI_DEG} 時間內輸出這么大的電流，而不會將 USB 端口電流限制為 I_{OS_BUS}。在經過 t_{IOS_HI_DEG} 抗尖峰脈沖時間之后，器件會將輸出電流限制在 I_{OS_BUS} 并在恒定電流限制模式下工作。如果負載需要大于 I_{OS_BUS} 的電流，則對于電阻負載，USB 輸出電壓會降至 I_{OS_BUS} × R_LOAD，如圖 10-6 所示。如果過流限制條件持續時間超過 4.1ms，則相應的 USB 通道進入斷續模式，關斷時間為 524ms，導通時間為 4.1ms。另一個 USB 通道仍然正常工作。

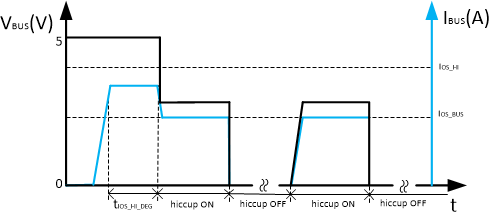

  圖 10-6 總線過流保護
• 第三種情況是負載電流增加至超過 I_{OS_HI} 設置值。在這種情況下，負載不會觸發快速關斷，USB 電源開關電流限制閾值會立即設置回初級電流限值 I_{OS_BUS}。如果負載仍需要大于 I_{OS_BUS} 的電流，則對于電阻負載，USB 輸出電壓會降至 I_{OS_BUS} × R_LOAD，如圖 10-7 所示。如果過流限制條件持續時間超過 4.1ms，則相應的 USB 通道進入斷續模式，關斷時間為 524ms，導通時間為 4.1ms。另一個 USB 通道仍然正常工作。

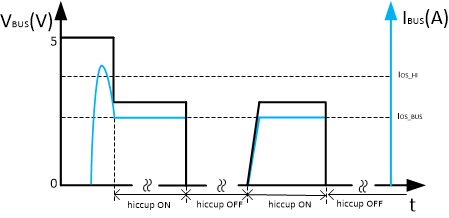

圖 10-7 總線過流保護：兩級電流限制

如果一種過載情況的時間足夠長到啟用上述任一情況中的熱限制，則 TPS2585x-Q1 會進行熱循環。熱限制會關閉內部 NFET，并在 NFET 結溫超過 160°C（典型值）時啟動。器件保持關閉狀態，直到 NFET 結溫冷卻 10°C（典型值），然后重新啟動。這種額外的熱保護機制有助于防止結溫進一步升高，從而避免器件因結溫超過主熱關斷閾值 T_SD 而關閉。
