7 引腳配置和功能

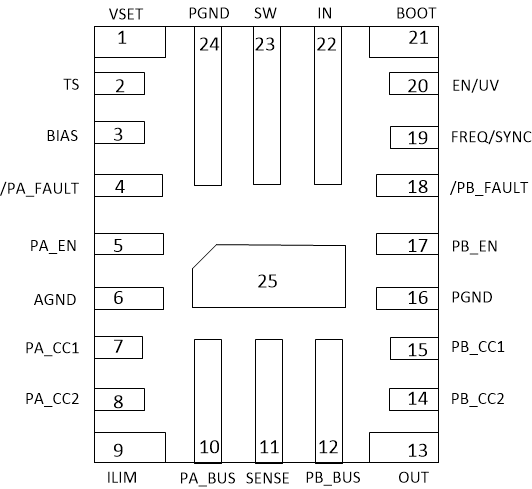

圖 7-1 TPS25858-Q1 RPQ 封裝 25 引腳 (QFN) 頂視圖

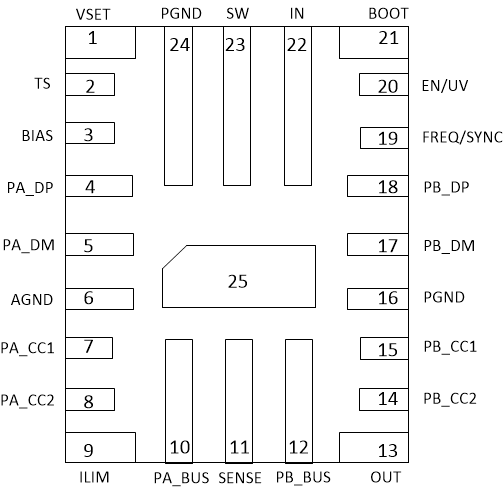

圖 7-2 TPS25859-Q1 RPQ 封裝 25 引腳 (QFN) 頂視圖表 7-1 TPS25858-Q1 RPQ 封裝的引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| VSET | 1 | A | 輸出電壓設置。短接至 GND 以設置 5.17V 輸出電壓。懸空或上拉至 VSENSE，以設置 5.1V 輸出電壓。通過一個 40.2K? 電阻器連接到 GND，以設置 5.3V 輸出電壓。通過一個 80.6K? 電阻器連接到 GND，以設置 5.4V 輸出電壓。 |
| TS | 2 | A | 溫度感測端子。將 TS 輸入連接到 NTC 熱敏電阻。 |
| BIAS | 3 | P | 內部偏置電源的輸入。必須直接連接到 SENSE 引腳。為內部電路供電。 |
| PA_DP | 4 | A | D+ 數據線。連接到 USB 端口 A 連接器。 |
| PA_DM | 5 | A | D- 數據線。連接到 USB 端口 A 連接器。 |
| AGND | 6 | P | 模擬接地端子。將 AGND 連接到 PGND。 |
| PA_CC1 | 7 | A | 連接到 Type-C 端口 A CC1 引腳。模擬輸入/輸出。 |
| PA_CC2 | 8 | A | 連接到 Type-C 端口 A CC2 引腳。模擬輸入/輸出。 |
| ILIM | 9 | A | 電流限制程序。連接一個電阻器以設置電流限制閾值。短接至 GND 以設置默認的 3.55A 電流限值。 |
| PA_BUS | 10 | P | 端口 A 總線輸出。 |
| SENSE | 11 | P | 輸出電壓感測。嚴禁在該引腳上施加外部負載。連接到外部電感器的另一側。 |
| PB_BUS | 12 | P | 端口 B 總線輸出。 |
| OUT | 13 | P | 輸出引腳。提供 5.1V 電壓，以最大 200mA 的能力為外部負載供電。該電壓遵循 VSET 設置。 |
| PB_CC2 | 14 | A | 連接到 Type-C 端口 B CC2 引腳。模擬輸入/輸出。 |
| PB_CC1 | 15 | A | 連接到 Type-C 端口 B CC1 引腳。模擬輸入/輸出。 |
| PGND | 16、24、25 | P | 電源接地端子。在內部連接到 LS FET 的源極。連接到系統接地端、AGND 以及 CIN 和 COUT 電容器的接地側。盡量縮短到 CIN 的距離。 |
| PB_DM | 17 | A | D- 數據線。連接到 USB 端口 B 連接器。 |
| PB_DP | 18 | A | D+ 數據線。連接到 USB 端口 B 連接器。 |
| FREQ/SYNC | 19 | A | 開關頻率程序和外部時鐘輸入。在 FREQ 和 GND 之間連接一個電阻器以設置開關頻率。 |
| EN/UV | 20 | A | 使能引腳。精密使能引腳控制穩壓器開關操作和 Type-C。請勿使其懸空。高電平 = 開啟，低電平 = 關閉。可直接連接至 SENSE。如果連接到 IN 引腳，則精密使能輸入允許通過外部電阻分壓器調節 UVLO。 |
| BOOT | 21 | P | 自舉電容器連接。在內部，BOOT 連接到自舉二極管的陰極。在 SW 和 BOOT 之間連接一個 0.1μF 自舉電容器。 |
| IN | 22 | P | 輸入電源。連接到外部直流電源。旁路電容器的預期容值范圍為 1μF 至 10μF，從 IN 連接到 PGND?？沙惺芨哌_ 36V 的電壓而不損壞，但如果 VIN 高于 26V OVP 閾值，則會暫停運行。 |
| SW | 23 | P | 穩壓器的開關輸出。在內部連接到 HS FET 的源極和 LS FET 的漏極。連接到輸出電感器。 |
(1) A = 模擬，P = 功率，G = 接地。
表 7-2 TPS25859-Q1 RPQ 封裝的引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| VSET | 1 | A | 輸出電壓設置。短接至 GND 以設置 5.17V 輸出電壓。懸空或上拉至 VSENSE，以設置 5.1V 輸出電壓。通過一個 40.2K? 電阻器連接到 GND，以設置 5.3V 輸出電壓。通過一個 80.6K? 電阻器連接到 GND，以設置 5.4V 輸出電壓。 |
| TS | 2 | A | 溫度感測端子。將 TS 輸入連接到 NTC 熱敏電阻。 |
| BIAS | 3 | P | 內部偏置電源的輸入。必須直接連接到 SENSE 引腳。為內部電路供電。 |
| PA_FAULT | 4 | A | USB 端口 A 故障指示。/PA_FAULT 指示 PA_BUS 上的過流或過熱情況。/PA_FAULT 在正常情況下是開漏輸出。在發生 故障的情況下將 /PA_FAULT 拉至低電平。 |
| PA_EN | 5 | A | USB 端口 A 使能引腳?？刂?USB 端口 A 通道負載開關的開啟/關閉。拉至低電平時，該引腳關閉端口 A USB 電源以及 CC1/2 電流和電壓。拉至高電平時，該引腳開啟端口 A USB 電源以及 CC1/2 電流和電壓?？芍苯舆B接到 SENSE 引腳，以自動開啟 USB 端口。 |
| AGND | 6 | P | 模擬接地端子。將 AGND 連接到 PGND。 |
| PA_CC1 | 7 | A | 連接到 Type-C 端口 A CC1 引腳。模擬輸入/輸出。 |
| PA_CC2 | 8 | A | 連接到 Type-C 端口 A CC2 引腳。模擬輸入/輸出。 |
| ILIM | 9 | A | 電流限制程序。連接一個電阻器以設置電流限制閾值。短接至 GND 以設置默認的 3.55A 電流限值。 |
| PA_BUS | 10 | P | 端口 A 總線輸出。 |
| SENSE | 11 | P | 輸出電壓感測，嚴禁在該引腳上施加外部負載。連接到外部電感器的另一側。 |
| PB_BUS | 12 | P | 端口 B 總線輸出。 |
| OUT | 13 | P | 輸出引腳。提供 5.1V 電壓，以最大 200mA 的能力為外部負載供電。該電壓遵循 VSET 設置。 |
| PB_CC2 | 14 | A | 連接到 Type-C 端口 B CC2 引腳。模擬輸入/輸出。 |
| PB_CC1 | 15 | A | 連接到 Type-C 端口 B CC1 引腳。模擬輸入/輸出。 |
| PGND | 16、24、25 | P | 電源接地端子。在內部連接到 LS FET 的源極。連接到系統接地端、AGND 以及 CIN 和 COUT 電容器的接地側。盡量縮短到 CIN 的距離。 |
| PB_EN | 17 | A | USB 端口 B 使能引腳?？刂?USB 端口 B 通道負載開關的開啟/關閉。拉至低電平時，該引腳關閉端口 B USB 電源以及 CC1/2 電流和電壓。拉至高電平時，該引腳開啟端口 B USB 電源以及 CC1/2 電流和電壓?？芍苯舆B接到 SENSE 引腳，以自動開啟 USB 端口。 |
| PB_FAULT | 18 | A | USB 端口 B 故障指示。/PB_FAULT 指示 PB_BUS 上的過流或過熱情況。/PB_FAULT 在正常情況下是開漏輸出。在發生 故障的情況下將 /PB_FAULT 拉至低電平。 |
| FREQ/SYNC | 19 | A | 開關頻率程序和外部時鐘輸入。在 FREQ 和 GND 之間連接一個電阻器以設置開關頻率。 |
| EN/UV | 20 | A | 使能引腳。精密使能引腳控制穩壓器開關操作和 Type-C。請勿使其懸空。高電平 = 開啟，低電平 = 關閉?？芍苯舆B接至 SENSE。如果連接到 IN 引腳，則精密使能輸入允許通過外部電阻分壓器調節 UVLO。 |
| BOOT | 21 | P | 自舉電容器連接。在內部，BOOT 連接到自舉二極管的陰極。在 SW 和 BOOT 之間連接一個 0.1μF 自舉電容器。 |
| IN | 22 | P | 輸入電源。連接到外部直流電源。旁路電容器的預期容值范圍為 1μF 至 10μF。從 IN 連接到 PGND?？沙惺芨哌_ 36V 的電壓而不損壞，但如果 VIN 高于 26V OVP 閾值，則會暫停運行。 |
| SW | 23 | P | 穩壓器的開關輸出。在內部連接到 HS FET 的源極和 LS FET 的漏極。連接到輸出電感器。 |
(1) A = 模擬，P = 功率，G = 接地。
