10.3.11 具有溫度感測 (TS) 和 OTSD 功能的熱管理
TS 輸入引腳支持用戶可編程的熱保護功能（有關 TS 引腳閾值，請參閱電氣特性）。TS 輸入引腳閾值與 VSENSE 成比例。必須將外部電阻分壓器設置 VTS 連接到 TPS2585x-Q1 SENSE 引腳，以獲得準確的結果（請參閱圖 10-10）。當 VTS = 0.5 × VSENSE 時，TPS2585x-Q1 會執行以下操作：
- 如果以 3A Type-C 廣播運行，Px_CC1、Px_CC2 引腳會自動將廣播降低到 1.5A 的水平。
圖 10-10 TS 輸入如果過熱情況持續存在，從而導致 VTS = 0.65 × VSENSE，那么 TPS2585x-Q1 將執行以下操作：
- 廣播默認的 USB 電源模式。在默認的 USB 電源模式下，理想情況下會根據 USB2.0 和 USB3.0 規范進一步減少充電。
- SENS 引腳上的降壓穩壓器輸出電壓降至 4.77V。

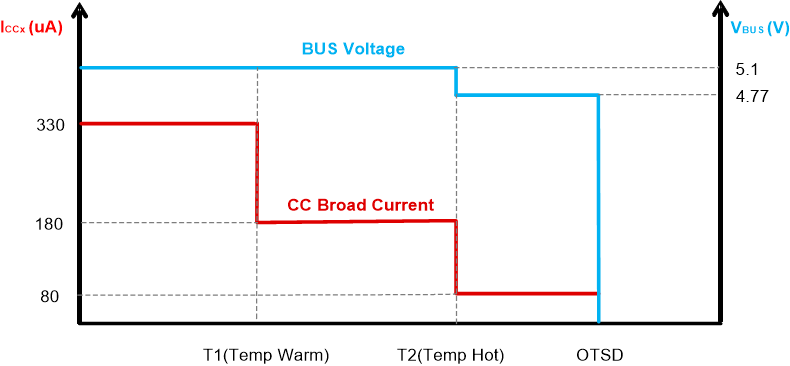

如果過熱情況持續存在，從而導致 TJ 達到 OTSD 閾值，則器件發生熱關斷。圖 10-11 顯示了當 TS 引腳電壓觸發熱和高溫閾值時 TPS25858-Q1 的行為。
圖 10-11 觸發熱和高溫閾值時 TPS25858-Q1 的行為必須將 NTC 熱敏電阻放置在 PCB 上最熱點附近的位置。在大多數情況下，該位置靠近 TPS2585x-Q1 的 SW 節點，在降壓電感器附近。
可以通過添加 RSER、RPARA 或 RSER 和 RPARA 以及 RNTC 來調節 VTEMP_WARM 和 VTEMP_HOT 的 VNTC 閾值電平。圖 10-12 是一個示例，說明了如何將 VTEMP_WARM 閾值設置在 81°C 和 90°C 之間，TEMP_WARM 有效和 TEMP_HOT 有效之間的 ΔT 范圍為 18°C 至 29°C。有關 β 值的信息，請參閱所選 NTC 制造商的規格。建立所需的警告和關斷閾值可能需要一些迭代。
下面是圖 10-2 示例中使用的 NTC 規格和電阻值。
- R0 = 470kΩ。β = 4750。RNTC = R0 × exp β × (1/T – 1/T0)。
- RPARA = 100kΩ。
- RSER = 5.1kΩ。
- RB = RNTC（在 TEMP_WARM 處）= 27kΩ。

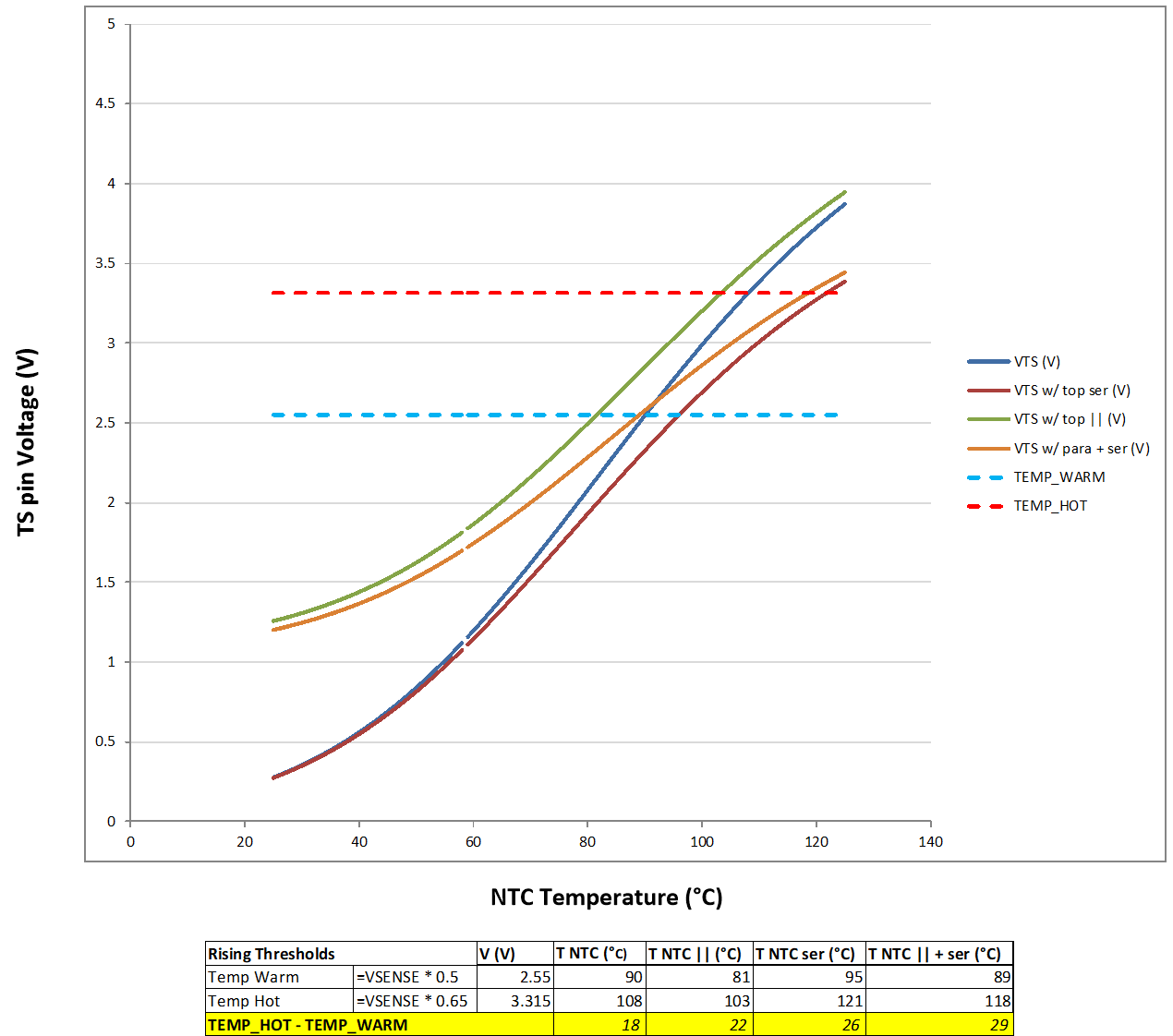

圖 10-12 VTS 閾值設計示例
