10.3.16.2 檢測連接
DFP 和 DRP 的作用是檢測 USB Type-C 上的有效連接。圖 10-14 顯示了使用 Type-C 電纜實現的 DFP 到 UFP 的連接。如圖 10-14 所示，檢測概念基于能夠檢測產品中已連接的終端。使用了上拉和下拉終端模型。上拉終端可由電流源代替。
- 在 DFP-UFP 連接中，DFP 監控兩個 CC 引腳的電壓是否低于未端接電壓。
- UFP 在其兩個 CC 引腳（CC1 和 CC2）上廣播 Rd。
- 通電電纜僅在插頭的一個 CC 引腳上廣播 Ra。Ra 用于通知電源施加 VCONN。
- 模擬音頻設備在插頭的兩個 CC 引腳上廣播 Ra，插頭將其標識為模擬音頻設備。在這種情況下，不對任何 CC 引腳施加 VCONN。

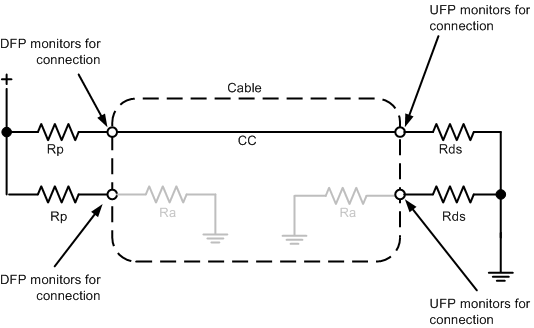

圖 10-14 DFP-UFP 連接對于 USB Type-C 解決方案，連接器上的兩個引腳（CC1、CC2）用于建立和管理電流源到電流阱的連接。在電流源和電流阱之間建立有效連接的一般概念基于能夠檢測駐留在所連接產品中的終端。為了幫助定義 CC 的功能行為，基于上拉電阻器和下拉電阻器使用上拉 (Rp) 和下拉（Rd，5.1k?）終端模型。
最初，電流源在其 CC1 和 CC2 引腳上暴露獨立的 Rp 終端，電流阱在其 CC1 和 CC2 引腳上暴露獨立的 Rd 終端。該電路配置的電流源到電流阱組合表示有效的連接。為了檢測該連接，電流源監控 CC1 和 CC2 的電壓是否低于其未端接電壓。Rp 選擇是一個關于上拉終端電壓和電流源檢測電路的函數。這表示已連接電流阱、通電電纜或通過通電電纜連接的電流阱。在施加 VCONN 之前，通電電纜在其 VCONN 引腳上暴露 Ra（通常為 1k?）。Ra 表示 VCONN 上的負載與所有接地的電阻元件。在某些電纜插頭中，這可能是純電阻，而在其他電纜插頭中，它可能只是負載。
電流源必須能夠區分 Rd 和 Ra 的存在，以了解是否連接了電流阱以及在何處施加 VCONN。除非檢測到 Ra，否則不需要使用電流源來提供 VCONN。為直接連接的附件模式定義了電流源看到的 CC 引腳上的兩種特殊終端組合：用于音頻適配器附件模式的 Ra/Ra 和用于調試附件模式的 Rd/Rd。
