6.5.1 I2C 總線運行
CFG 引腳用于設置器件地址（8 個地址）。
I2C 總線是控制器與一系列接收器器件之間的通信鏈路。該鏈路是使用一條雙線總線建立的，這條總線包含串行時鐘信號 (SCL) 和串行數據信號 (SDA)。在串行數據線路用于控制器與接收器終端之間雙向數據通信的所有情況下，串行時鐘均來源于控制器。每個器件都有一個開漏輸出可用于在串行數據線路 (SDA) 上傳輸數據。為了在數據傳輸期間將漏極輸出拉至高電平，必須在串行數據線路上放置一個外部上拉電阻器。該器件上配有一個接收器 I2C 接口，這個接口支持以標準模式、快速模式和快速+ 模式運行，數據速率分別高達 100kbit/s、400kbit/s 和 1000kbit/s，并可實現與 I2C 標準 3.0 兼容的自動遞增尋址。如下圖所示，數據傳輸由一個來自控制器的起始位啟動。在 SCL 信號的高電平期間，當 SDA 線路從高電平轉換為低電平時，會識別到啟動條件。接收到起始位后，該器件將在 SDA 輸入端接收串行數據，并檢查是否存在有效地址和控制信息。如果為器件設置了接收器地址位，則器件會發出確認脈沖并準備接收寄存器地址和數據。在接收到停止條件或接收到發送給器件的數據字時，數據傳輸即完成。停止條件是指在 SCL 信號的高電平期間，SDA 輸入從低電平轉換到高電平。SDA 線路的所有其他轉換必須在 SCL 信號的低電平期間完成。在接收到有效地址、子地址和數據字后，會發出確認。I2C 接口通過寄存器地址實現自動定序，以便在一次給定的 I2C 傳輸中可以發送多個數據字。

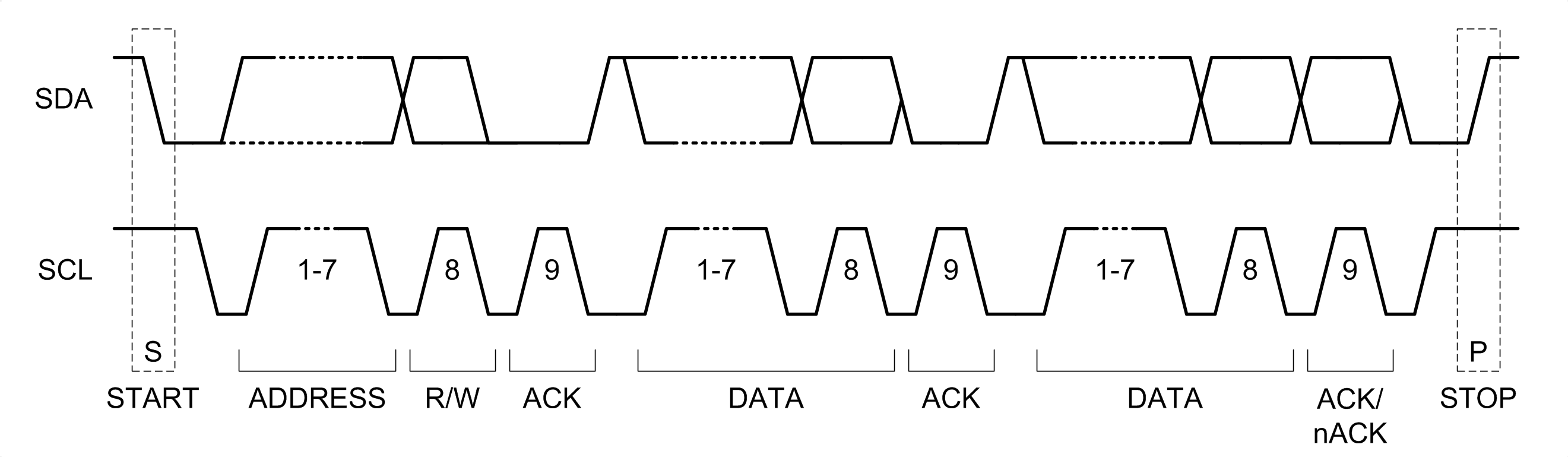

圖 6-30 I2C 啟動/停止/確認協議

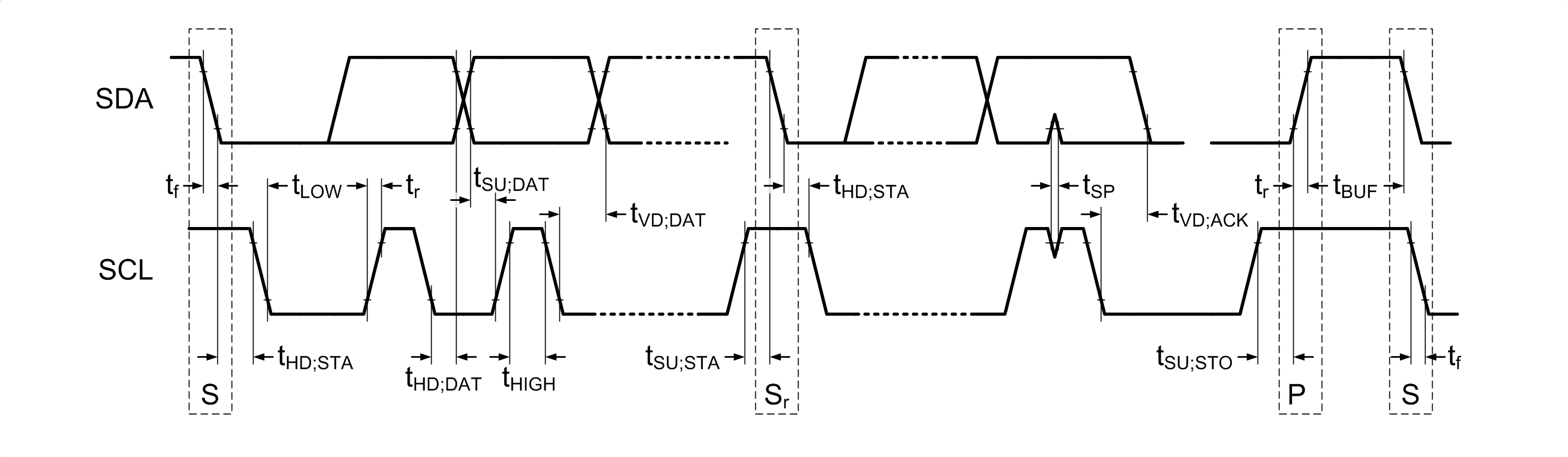

圖 6-31 I2C 數據傳輸時序

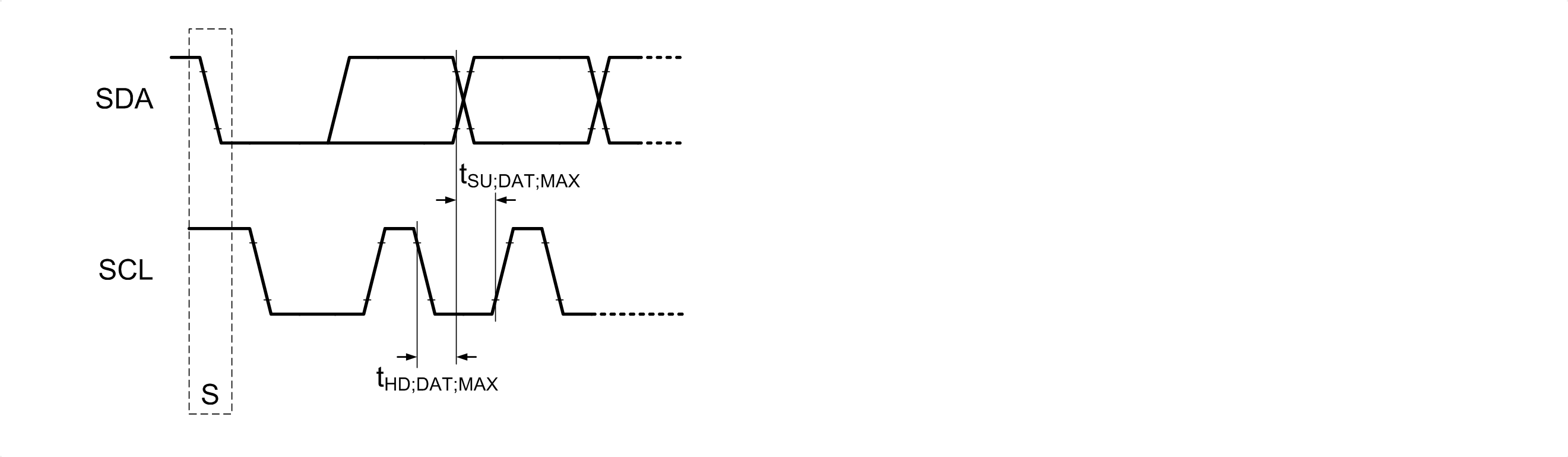

圖 6-32 最長上升/下降時間的 I2C 數據傳輸時序時鐘延展
不支持時鐘延展。如果器件在繁忙期間被尋址且無法處理接收到的數據，則其不會確認相關事務。如果控制器在器件未完全啟動時，啟動 I2C 事務，將無法確認該器件。
數據傳輸格式
該器件支持四種不同的讀取/寫入操作：
- 從定義的寄存器地址進行單次讀取。
- 對定義的寄存器地址進行單次寫入。
- 從定義的寄存器地址開始進行順序讀取
- 從定義的寄存器地址開始進行順序?qū)懭?/li>
從定義的寄存器地址進行單次讀取
圖 6-33 顯示了對定義寄存器地址進行單次讀取的格式。首先，控制器發出一個啟動條件，后跟一個 7 位 I2C 地址。接下來，控制器寫入 0 以表示其會執行寫操作。接收到接收器的確認后，控制器會經由總線發送 8 位寄存器地址。在第二次確認之后，器件會將內部 I2C 寄存器編號設置為定義的值。然后，控制器發出重復啟動條件，并發出 7 位 I2C 地址后跟 1 以表示其執行讀取操作。在接收到第三次確認時，控制器將總線釋放給器件。然后，器件在總線上返回寄存器的 8 位數據值?？刂破鬟M(jìn)行否定確認 (nACK) 并發出停止條件。該操作結束寄存器讀取。
圖 6-33 從定義的寄存器地址進行單次讀取從定義的寄存器地址開始進行順序讀取
順序讀取操作是單個讀取協議的擴展，如圖 6-34 所示?？刂破鞔_認收到一個數據字節，器件會自動遞增寄存器地址并返回下一個寄存器的數據。停止數據傳輸?shù)姆椒ㄊ强刂破鞑淮_認最后一個數據字節并發送停止條件。
圖 6-34 從定義的寄存器地址開始進行順序讀取對定義的寄存器地址進行單次寫入
圖 6-35 顯示了對定義的寄存器地址進行單次寫入的格式。首先，控制器發出一個啟動條件，后跟一個 7 位 I2C 地址。接下來，控制器寫入 0 以表示其要執行寫操作。接收到接收器的確認后，控制器會經由總線發送 8 位寄存器地址。在第二次確認之后，器件將 I2C 寄存器地址設置為定義的值，控制器對其寫入 8 位數據值。收到第三次確認后，器件會將 I2C 寄存器地址自動遞增 1，而控制器會發出停止條件。該操作結束寄存器寫入。
圖 6-35 對定義的寄存器地址進行單次寫入從定義的寄存器地址開始進行順序?qū)懭?/h2>
順序?qū)懭氩僮魇菃蝹€寫入?yún)f(xié)議的擴展，如 圖 6-36 所示。如果控制器在器件發出 ACK 后沒有發送停止條件，則器件會自動將寄存器地址遞增 1，并且控制器可以寫入下一個寄存器。
圖 6-36 在定義的寄存器地址開始進行順序?qū)懭?/span>
